Beskrivning

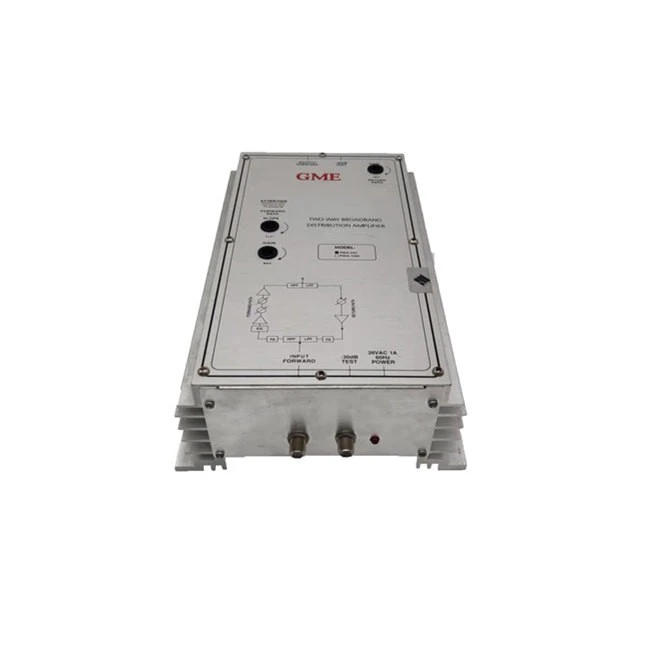

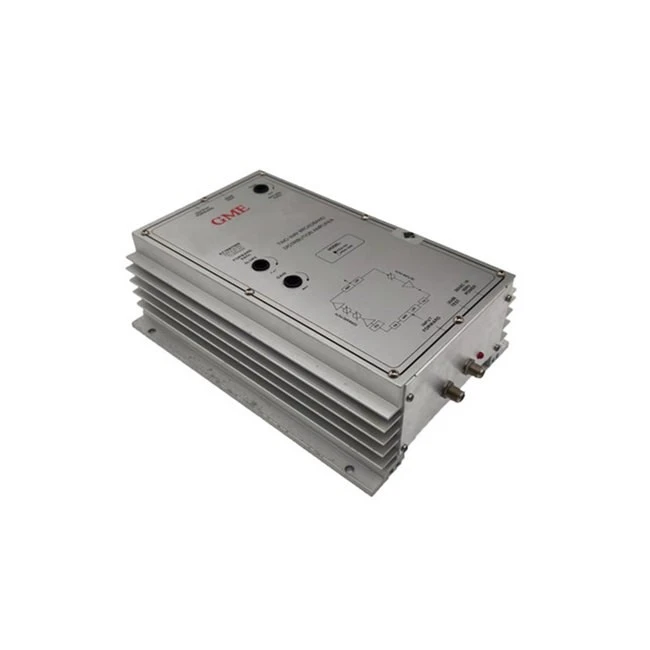

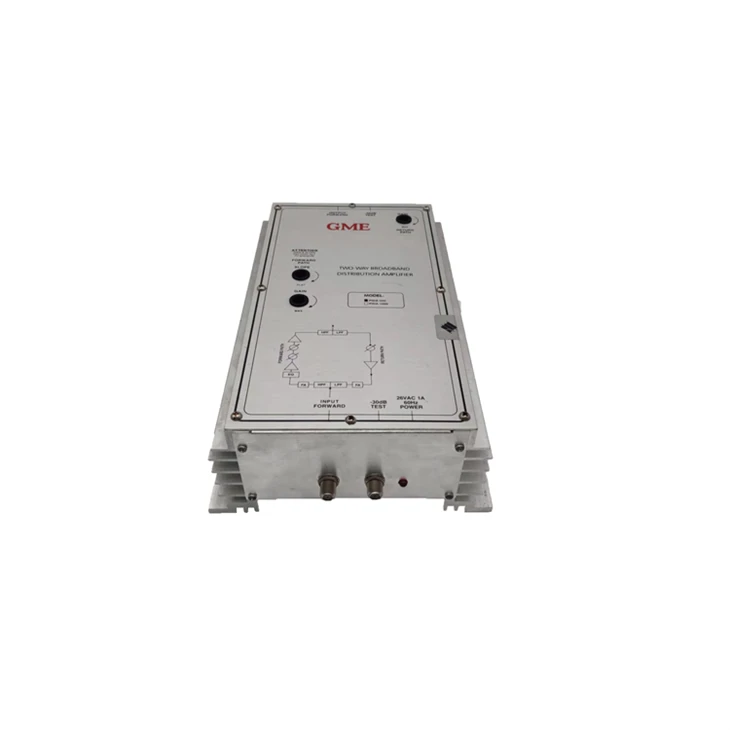

Bidirectional Push Pull Distribution Amplifier är tvåvägs bredbandsförstärkare för inomhusdistribution av professionell kvalitet. Dessa förstärkare är idealiska för fler-kanals RF-distributionssystem, ingångskällan är ett "kabelfall" eller utgången från en MATV/SMATV/CATV-huvudände.

Dubbla push-pull hybridmoduler för att behålla bra C/N när förstärkningskontroll och tiltkontroll används.
Passiv och aktiv returväg.
Inbyggd-i portar för variabel förstärkning och lutning och utgångstest.
Linjeövergångsskydd.

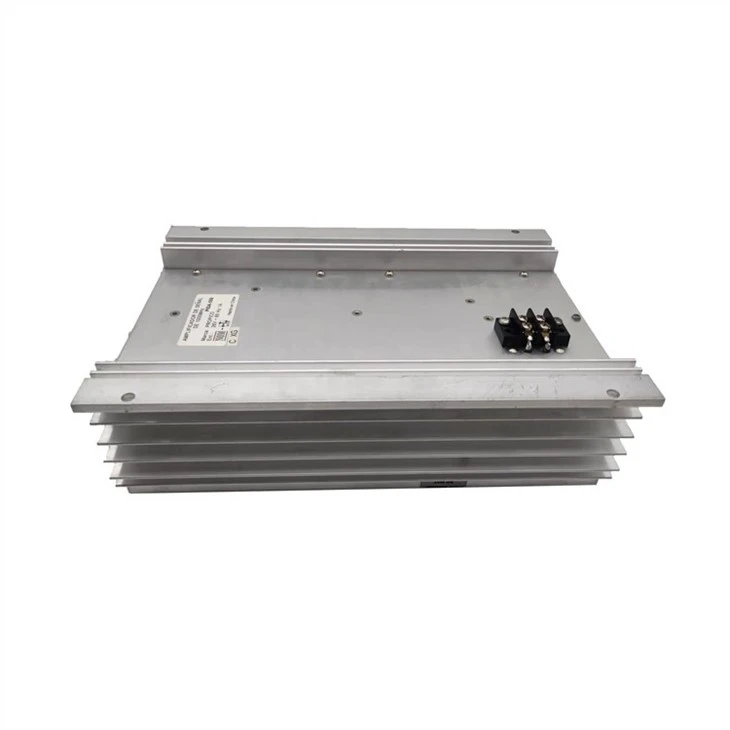

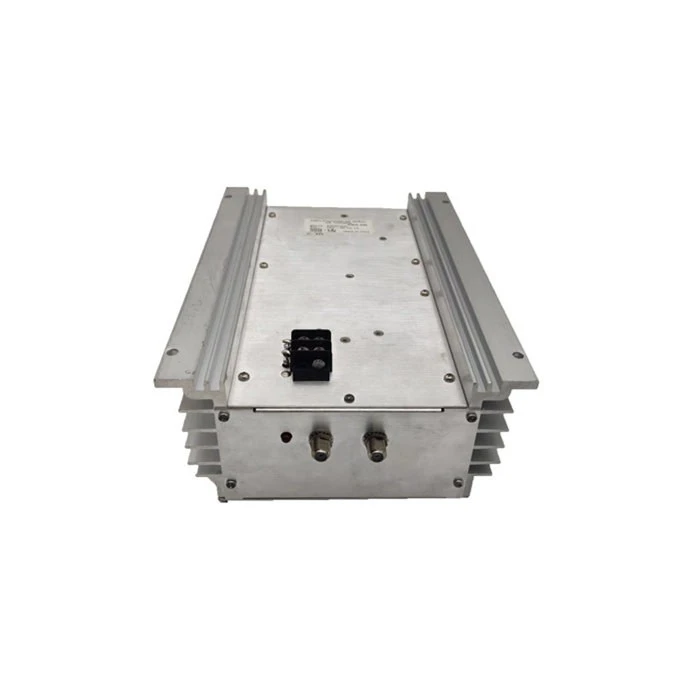

Aluminiumchassi för utmärkt värmeavledning.
Bra för CATV/MATV/SMATV huvudändsignallansering eller signalnivåhöjning i signaldistribution.
Olika frekvensområden tillgängliga: 550MHz, 860MHz, 1000MHz.

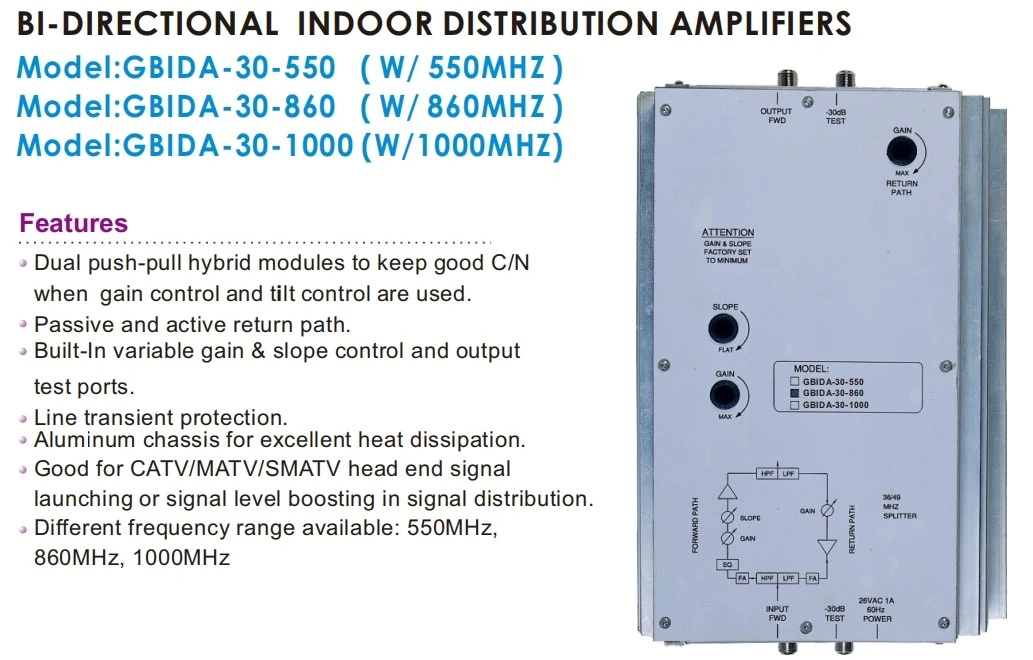

CATV Line Amplifier

Specifikation

Modellnummer: GDAMP-017 (GBIDA-30-550)
Modell Specifikation	GBIDA-30-550	GBIDA-30-860	GBIDA-30-1000	Integrerad aktiv returväg	Enheter
Frekvensområde:	490-550	49-860	49-1000	5-36	MHz
Flathet:	±0.5	±0.75	±0.75	±0,5 ref. Till 1dB lutning	dB
Kanalladdning:	77	129	150	3
Få:	32	32	32	18	dB
Utgångsnivå:	46	44	40	40	dBmV
Bullerfigur (a):	7	8.5	8.5	6	dB
Förstärkningskontrollområde:	10	10	10	15	dB
Lutningskontrollområde:	8	8	8	NA	dB
Testportnivå:	-30,±2	-30,±2	-30,±2		dB
Sammansatt andra ordningens-CSO (b):	-58	-54	-56	-60	dB
Composite Triple Beat-CTB (b):	-58	-48	-53	-60	dB
Korsmodulering-XMOD (b):	-60	-48	-54	-60	dB
Hum Modulation:	-70	-70	-70	-65	dB
Impedans-Alla portar:	75	75	75	75	Ω
Avkastningsförlust
Input:	12	12	12	15	dB
Produktion:	15	15	15	15	dB
Driftstemperatur:	-20 till+60	-20 till+60	-20 till+60		grad
Strömförsörjning Req.
117VAC, 60Hz (i):	21.5	23	24	-	W
26VAC, 60Hz:	0.85	0.9	1	-	Amp
Storlek (LxBxH) m/m	270x180x82	270x180x82	270x180x82	-	m/m
Fraktvikt: kg	2.85	2.85	2.85	-	kg
Antal hybrider:	2	2	2	-
Hybridteknik:	Tryck-Dra	Tryck-Dra	Tryck-Dra	-
