Beskrivning
MHD100-MIN-modulen kan generera en signal i DVB-T-format (Digital Terrestrial Television) från HDMI-ingången.

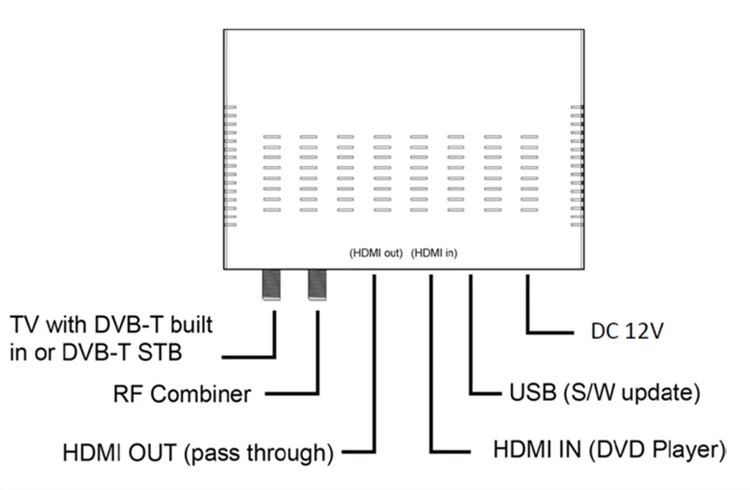

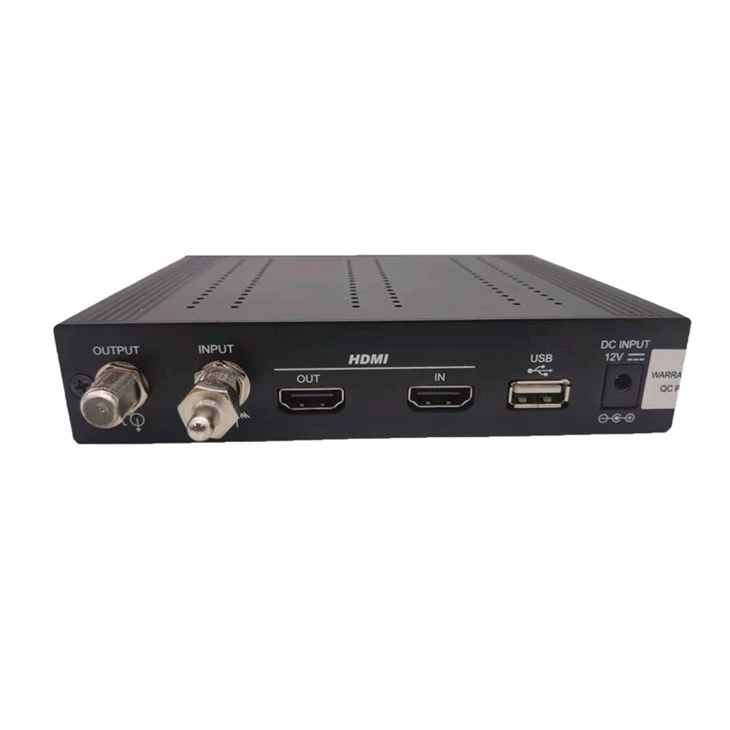

DVB-T-modulator med RF-slinga MHD100‐MIN är H264-kodande, DVB‐T-modulationsintegrerad enhet för att konvertera HDMI-signal till DVB‐T RF-utgång. Den är utrustad med en kanals HDMI-ingång, en HDMI-utgång (HDMI pass-though) och en DVB-T RF-utgång.
MHD100‐MIN-modulen justerar komprimeringshastigheten till den tillgängliga bandbredden med hjälp av modulerings-DVB‐T-parametrarna.
Specifikation
|
Ursprungsort: Guangdong, Kina |
|||
|
Modellnummer: GDM-025 (MHD100-MIN) |
|||
|
PUNKT |
TYPISK |
QC GRÄNS |
TESTVILLKOR |
|
1. RF-utgång |
|||
|
Anslutning |
Kvinna TYP-F |
|
|
|
Impedans |
75 ohm |
|
|
|
Utgångsfrekvensområde |
CH5~CH69 |
178,75 MHz ~ 858 MHz |
|
|
Lågband CH7~CH13 |
178,75 MHz ~226,75 MHz |
|
|
|
Högband CH14~CH80 |
474MHz~858MHz |
|
|
|
RF-utgångsnivå |
97dBµV |
97dBµV ± 5dBµV |
|
|
RF Out Level ADJ |
|
0dBm~-30dBm |
|
|
MER |
|
>30dB |
|
|
2. RF-ingång |
|||
|
Anslutning |
Kvinna TYP-F |
|
|
|
Impedans |
75 ohm |
|
|
|
FREKV. RÄCKVIDD |
|
|
50~950 MHz |
|
INFÖRINGSFÖRLUSTER |
- 4.8dB |
- 4.8 dB MAX. |
|
|
3. HDMI-INGÅNG |
|||
|
Anslutning |
HDMI-UTTAG |
|
|
|
Kompatibelt format |
|
Auto / 480I / 480P / 576I / 576P / 720P / 1080I / 1080P |
|
|
4. HDMI-UTGÅNG |
|||
|
Anslutning |
HDMI-UTTAG |
|
|
|
Behöver bilden och |
|
Det kan inte vara mosaik och The Sound är förvrängt |
|
|
Kompatibelt format |
|
Auto / 480I / 480P / 576I / 576P / 720P / 1080I / 1080P |
|
|

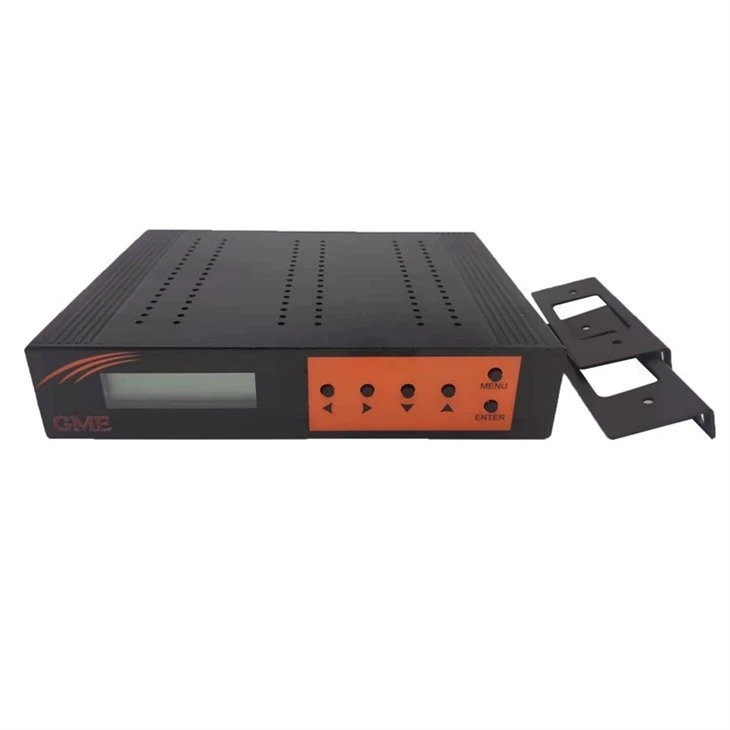

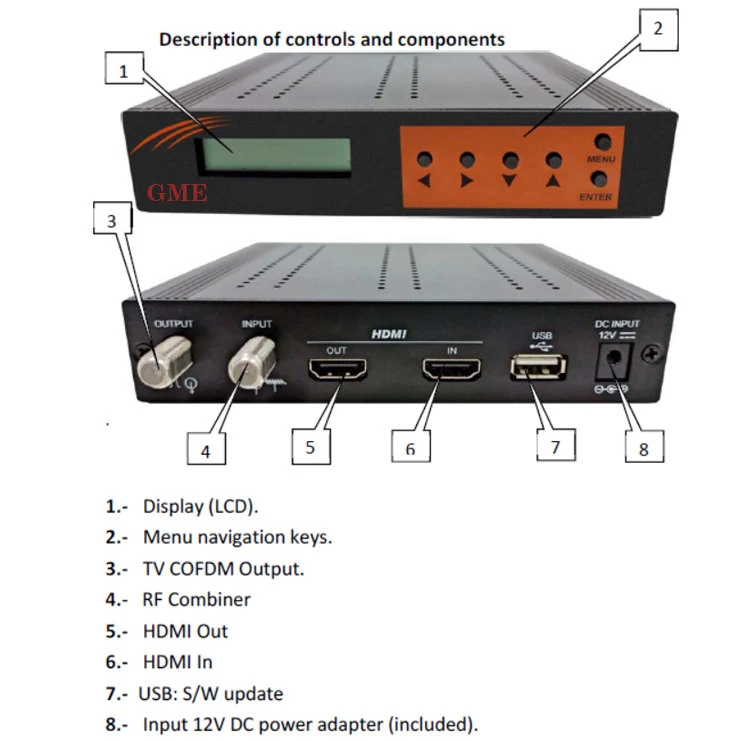

5. Frontpanelens funktion |
|||
|
Knappar |
|
MENY |
|
|
|
SKRIVA IN |
|
|
|
|
▲UPP |
|
|
|
|
▼Ner |
|
|
|
|
◀ Vänster |
|
|
|
|
▶ Höger |
|
|
|
Visa |
|
LCD |
|
|
6. USB 2.0 |
|||
|
Anslutning |
USB2.0-UTTAG |
|
|
|
Signaler |
|
|
Firmware-uppdatering |
|
7. Allmänna uppgifter |
|||
|
Programvara |
|
Programvaruversion |
|
|
Matningsspänning |
|
AC100V~240V |
|
|
Strömförbrukning Max |
|
10W |
10W Max i AC-ingång |
|
Arbetstemperatur |
|
+5 grad till + 40 grad |
|
|
Förvaringstemperatur |
|
-20 grader till + 65 grader |
|
|
Miljö |
|
|
|
|
Temperatur |
|
0 grader till + 40 grader |
|
|
Fuktighet |
|
40RH till 90RH |
|
|
Mekanisk specifikation |
|
|
|
|
Mått |
|
143*110*30mm |
|
|
Vikt |
|
Ungefär 0,33 kg |
|
FAQ
F: Kan du producera beställningen med kundens varumärke?
A: Ja, självklart. OEM & ODM-tjänst tillhandahålls varmt.
F: Hur kontrollerar du produktkvaliteten?
A: Kvalitet först. Alla våra utvalda produkter genomgår standardiserade tester innan paketering och frakt.
F: Hur skickar du varorna?
A: Vi transporterar vanligtvis till sjöss eller med flyg.
F: Vilken är din huvudmarknad?
A: Europa, Nordamerika, Sydamerika, Mellanöstern och etc.
