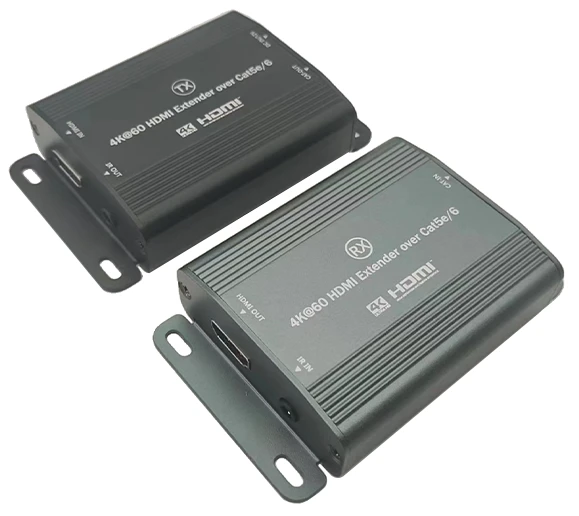

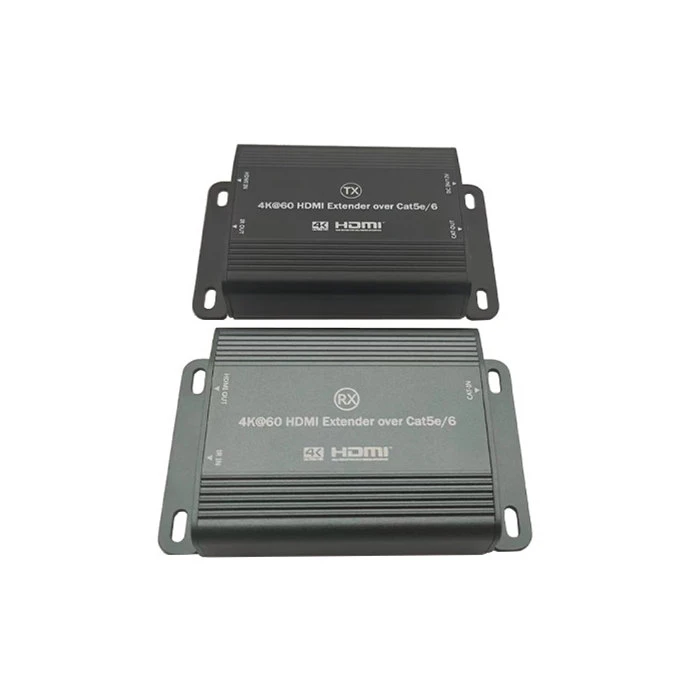

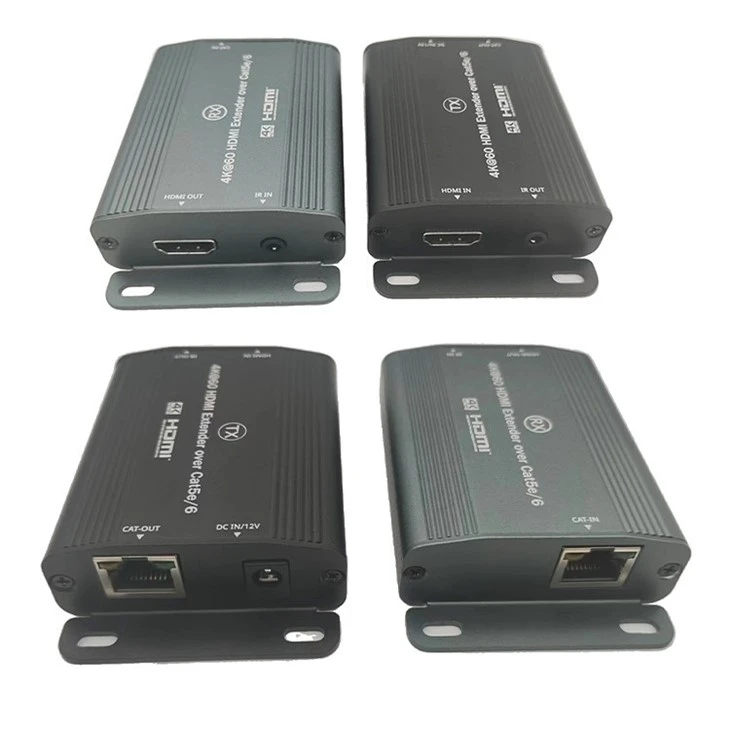

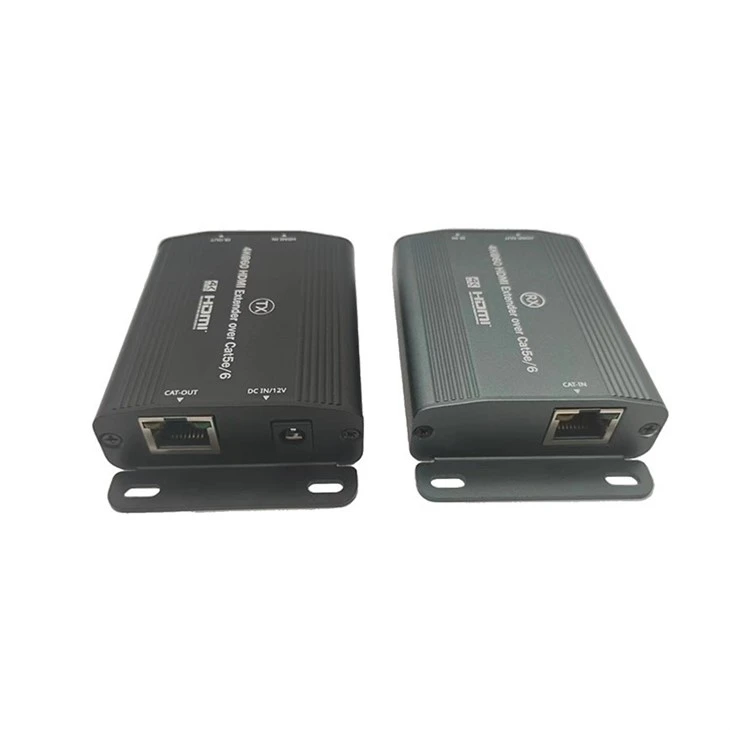

4k 60hz HDMI-förlängare

Denna produkt består av en sändare (TX) och en mottagare (RX) värd, som använder en nätverkskabel som överföringsmedium och använder den senaste tekniken för förstärkning. Sändaren och mottagaren kan förlänga överföringen genom en enda nätverkskabel och är kompatibla med CAT5e/6 nätverkskablar. Hög-upplösningssignaler kan förlängas upp till 100 meter via CAT5e, och ultra-hög-signaler kan förlängas upp till 70 meter via CAT6, med noll latens. Produkten stöder infraredreturn-funktion, vilket gör fjärrkontrollen bekväm. Den har även självjusterande-förmåga för nätverkskablar, automatisk justering av upplösningen för att ge optimala effekter, vilket gör den enkel och bekväm att använda. Den här 4k 60 Hz HDMI-förlängaren är lämplig för videokonferenser, multimediasportbarer, multimediautbildning, digital reklam, offentliga anslagstavlor och mer.

1. Med Cat6-nätverkskabel kan överföringsavståndet för ultra-high-wideo utökas upp till 100 meter.

2. Det hög-presterande chippet stöder perfekt låg latens och matar ut 4K60Hz ultra-hög-ljud och video synkront, med jämna och tydliga bilder och stabila signaler.

3. Det vackra höljet i aluminiumlegering har en super-hög värmeavledningseffektivitet, noll ljud, låg vikt och kan väggmonteras-, vilket gör det kompakt och robust.

4. Denna 4k 60Hz HDMI-förlängare Plug and play utan att installera drivrutiner, vilket gör den lätt att matcha inomhusdekoration, med hög döljande och enkel installation.

◆ Förläng HDMI-överföring upp till 70m via Cat6.

◆ Ultra HD: Stöd videoupplösningar upp till 4K@60Hz.

◆ Unibody aluminiumlegering ger en effektiv värmeavgivning till livslängden.

◆ Plug & Play: Ingen drivrutinsinstallation.

◆ Inbyggd IR-återkopplingsfunktion för att styra källan var som helst i ditt hem.

◆ Använd POC-funktionen för att strömförsörja enhetens enhet.

Innehåll



Sändare(TX)x1

Mottagare(RX)x1

Använd Guidex1

Infraröd sändarförlängningskabel x1 (tillval)

Infraröd mottagare förlängningskabelx1 (tillval)

Strömadapter x1



Krav

1. Signalkälla:
En signalenhet med en HDMI-utgångsport, till exempel en DVD-spelare, Playstation, -digitalbox, persondator eller PC, etc.

2. Display:
En visningsenhet med en HDMI-ingångsport, som SDTV, HDTV, projektor, etc.

3. Nätverkskabel:
Oskärmad eller skärmad Kategori 5/6 nätverkskabel (UTP/STP CAT5e/6) med standardnätverkskabelanslutningar parallellkopplade i båda ändar.





Införa

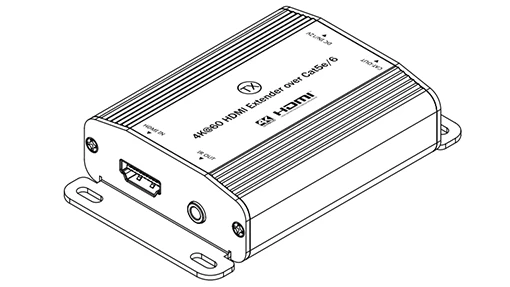

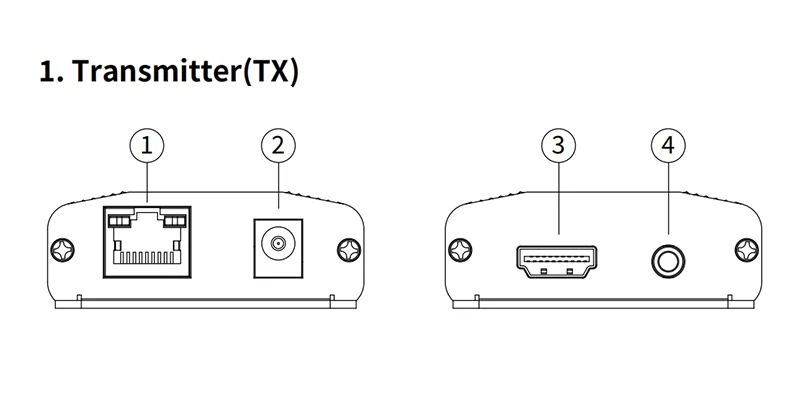

Sändare (TX)

①RJ45-utgångsport: Ansluter sändarens (TX) och mottagarens (RX) huvudenheter med en nätverkskabel.

②Strömingångsport: Sätt i standard DC12V/lA-strömadaptern som ingår i denna produkt, eller andra standardnätadaptrar som uppfyller märkspänningskraven.

③HDMI-ingångsport: Ansluter signalkällans huvudenhet med
sändarhuvudenhet (TX) med en HDMl-kabel.

④Infraröd sändarens förlängningskabeluttag: Sätt i den infraröda sändarens förlängningskabel som medföljer denna produkt och placera den infraröda sändaren så nära den mottagande enheten som möjligt för att vidarebefordra den infraröda signalen från mottagaren.

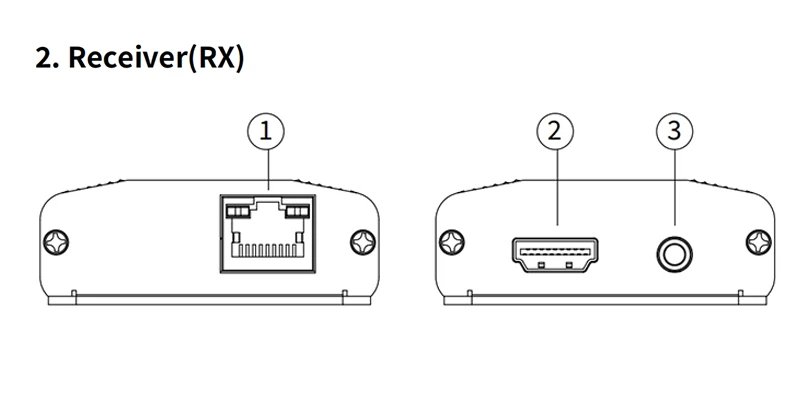

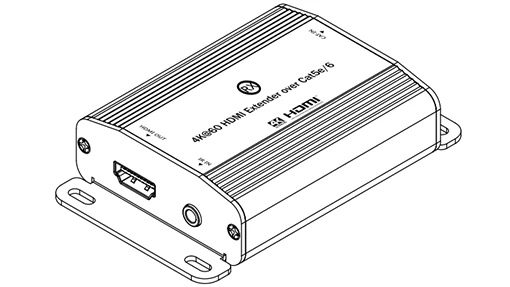

Mottagare (RX)

①RJ45-ingångsport: Ansluter huvudenheterna för sändaren (TX) och mottagaren (RX) med en nätverkskabel.

②HDMlinput-port: Använder en HDMl-kabel för att ansluta displayenheten till mottagarens (RX) huvudenhet.

③Förlängningssladd för infraröd mottagare: Ansluter den medföljande förlängningssladden för infraröd mottagare och använder fjärrkontrollen inom den infraröda mottagarens räckvidd.

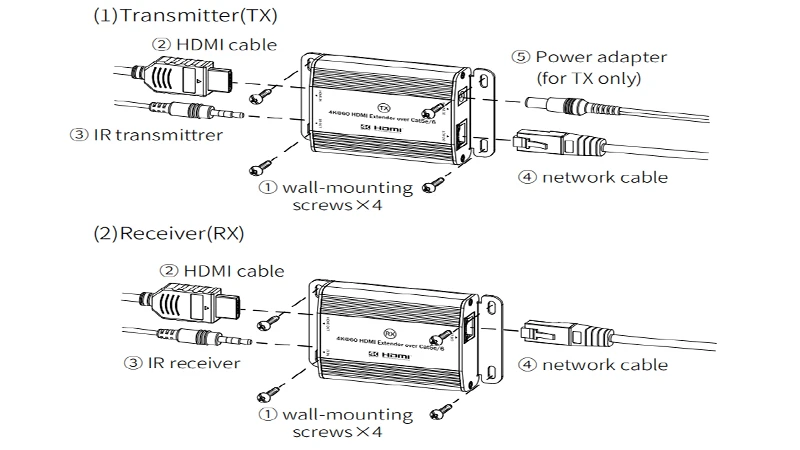

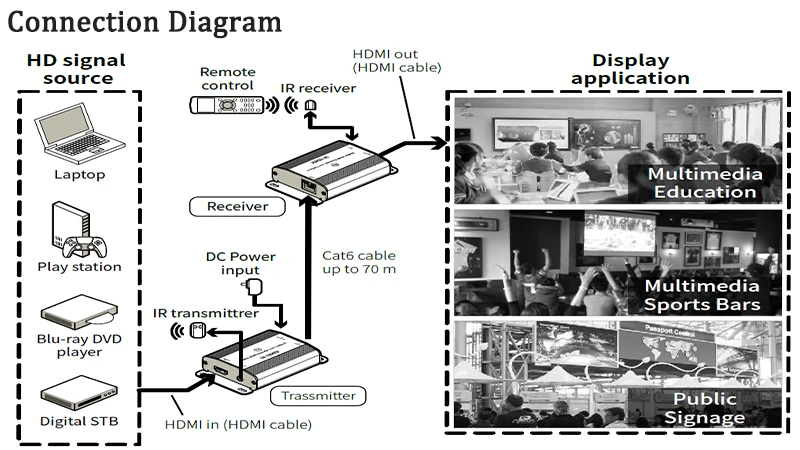

Installation och anslutning

Anslutningsinstruktioner:

①Använd HDMl-kablar för att ansluta signalkällan till sändaren. ter (TX), och displayenheten till mottagarens (RX) huvudenhet.

②Använd en standardnätverkskabel med oskärmad eller skärmad CAT5e/6(UTP/STP) och parallella ledningar för att ansluta sändarens (TX) huvudenhet till mottagarens (RX) huvudenhet.

③Anslut nätsladden för att starta och fungera automatiskt

Infraröd fjärrkontroll instruktioner:

①Anslut den infraröda sändarens förlängningskabel till lR OUT-uttaget på sändaren (TX) och den infraröda mottagarens förlängningskabel till lR INiack på mottagaren (RX).

②Det infraröda sändarhuvudet på förlängningskabeln ska placeras så nära det infraröda mottagningsfönstret på signalkällan som möjligt.

③Använd den infraröda fjärrkontrollen för signalkällan för att rikta in sig på det infraröda mottagarhuvudet som är korrekt anslutet till mottagaren (RX) för att fjärrvälja kanaler och styra uppspelningsspår

F: TV-skärmen är onormal, flimmer och ljudet är
stamning.

S: (1) Kontrollera om nätverkskabeln är ordentligt fastsatt och längden är inom det tillåtna intervallet.

(2) Stäng av och sätt på TX-änden.

F: Den orange lampan på RJ45-kontakten på RX-änden på mottagaren lyser inte.

S: (1) Kontrollera om nätverkskabeln är en standardnätverkskabel med parallella anslutningar i båda ändar.

(2)Kontrollera om HDMl-signalen på TX-änden är normal.

(3) Stäng av och slå på TX-änden.

F: Den orange lampan på RJ45-kontakten på RX-änden på mottagaren blinkar, men det finns ingen bildutmatning.

S: (1) Kontrollera om skärmen stöder det aktuella HDMl-signalläget.

(2)Kontrollera om HDMl-kabeln och skärmen är ordentligt fastsatta.

(3)Försök att koppla ur och koppla in nätverkskabeln igen, eller stäng av och på TX-änden.
