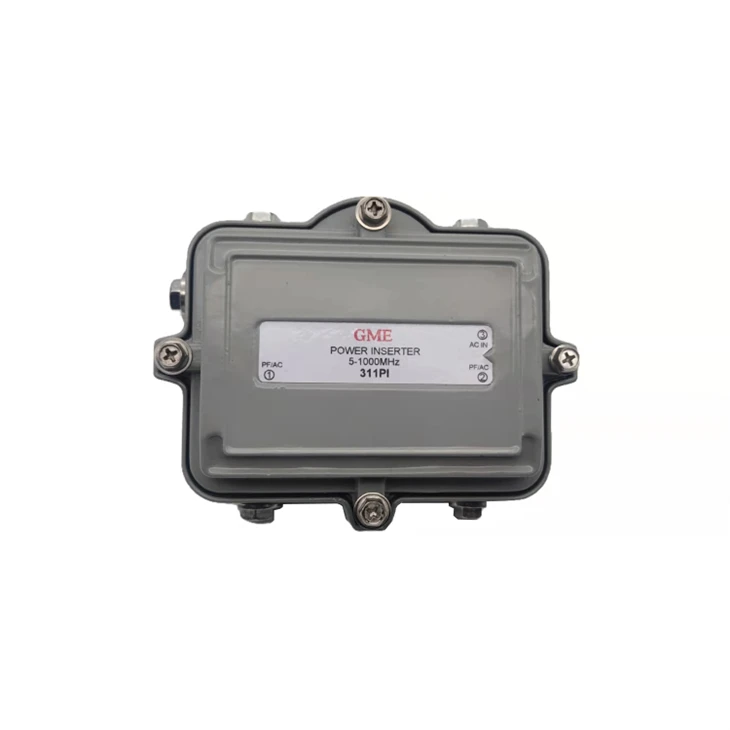

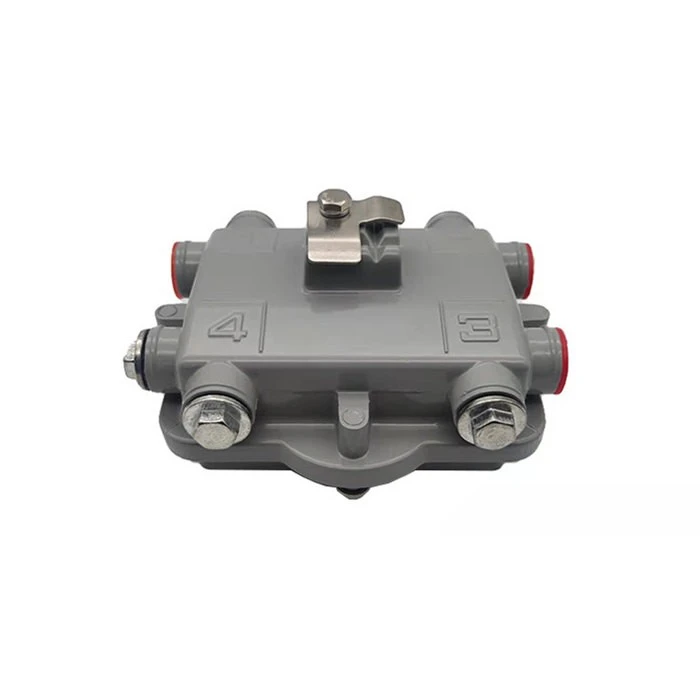

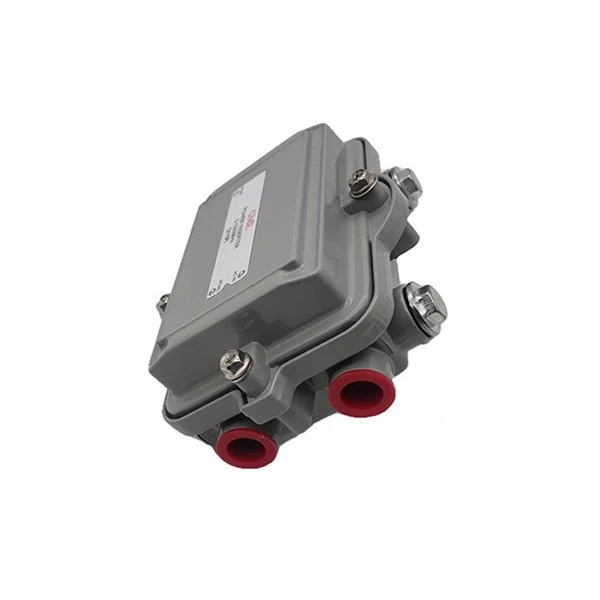

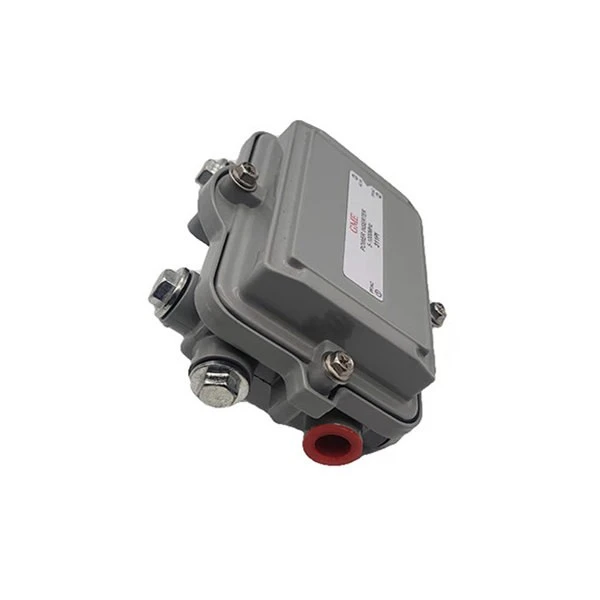

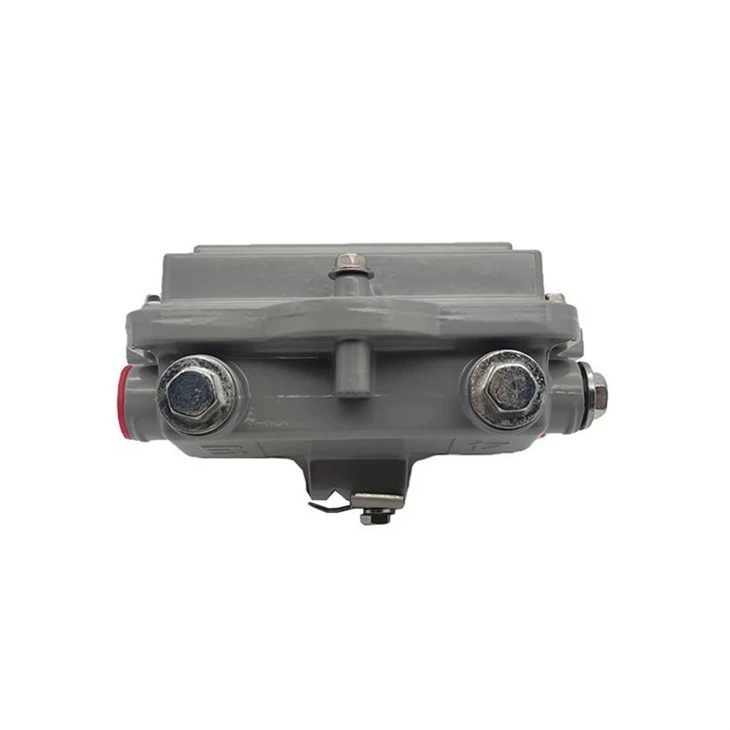

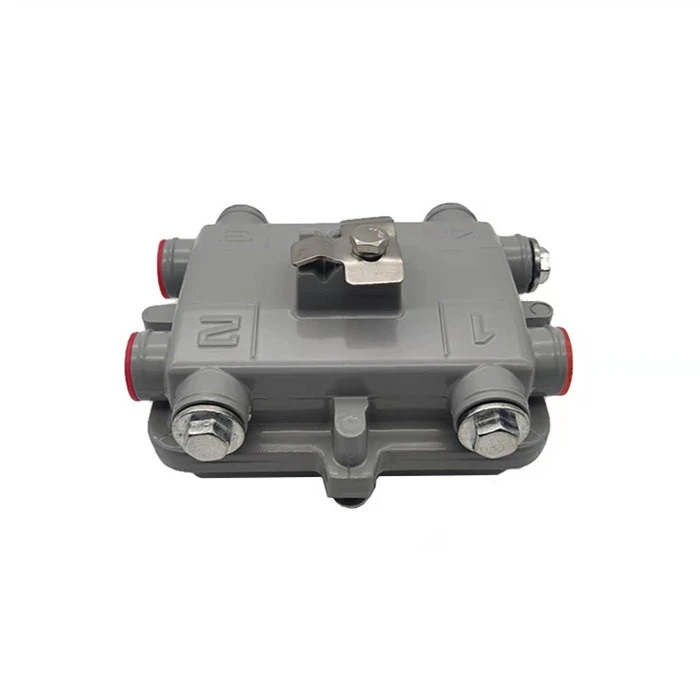

Beskrivning
1GHz kabel-TV Trunk Line Power Inserter är en specialiserad elektronisk enhet designad för kabel-tv-industrin, speciellt använd i trunk line-system för att ge ström till aktiva komponenter. Dess primära funktion är att sätta in ström till det koaxiala kabelnätet, vilket säkerställer att förstärkare, repeatrar och andra aktiva enheter inom kabel-TV-distributionssystemet fungerar korrekt.
Nyckelfunktioner och funktionalitet:
Frekvenskapacitet:1GHz kabel-TV Trunk Line Power Inserter är optimerad för hög-drift och stöder signaler på upp till 1 gigahertz (GHz). Detta gör den lämplig för moderna kabel-tv-system med höga bandbreddskrav.
Ströminsättning:Inmataren är utrustad med förmågan att injicera ström i koaxialkabelns trunkledning. Detta är viktigt för att tillhandahålla den nödvändiga elektriska energin till aktiva komponenter som distributionsförstärkare eller linjeförlängare, för att säkerställa signalkvalitet och styrka i hela distributionsnätet.
Drag
◆ CATV Power Inserter 5-1000MHz fullbandsdrift.
◆ Nickelpläterad mässing "F"-kontakt med vattentätt skydd.
◆ Vävd metallisk packning som används för att ge hög-RFI.
◆ Helt väderbeständig förseglad och strängklämma ingår.
Specifikation
|
Ursprungsort: Guangdong, Kina |
|||
|
Modellnummer: GDINS-002 (311PI) |
|||
|
PUNKT |
TYPISK |
QC GRÄNS |
TESTVILLKOR |
|
1. FREKVENS. RÄCKVIDD |
|
|
5 - 1000 MHz |
|
2. INFÖRINGSFÖLJNING |
- 0.5 dB |
-1,0 dB MAX. |
5 - 40 MHz |
|
- 0.5 dB |
-1,0 dB MAX. |
41 - 470 MHz |
|
|
- 0.8 dB |
-1,0 dB MAX. |
471 - 860 MHz |
|
|
- 1.0 dB |
-1,5 dB MAX. |
861 - 1000 MHz |
|
|
3. ISOLERING (RF TILL AC) |
-60 dB |
-58 dB MIN. |
5 - 40 MHz |
|
-50 dB |
-45 dB MIN. |
41 - 470 MHz |
|
|
-45 dB |
-40 dB MIN. |
471 - 860 MHz |
|
|
-40 dB |
-35 dB MIN. |
861 - 1000 MHz |
|
|
4. RETUR FÖRLUST (RF-PORT) |
-20 dB |
-18 dB MIN. |
5 - 40 MHz |
|
-20 dB |
-18 dB MIN. |
41 - 470 MHz |
|
|
-20 dB |
-18 dB MIN. |
471 - 860 MHz |
|
|
-18 dB |
-16 dB MIN. |
861 - 1000 MHz |
|
|
5. AC PASS |
|
12A MAX |
AC TILL RF |

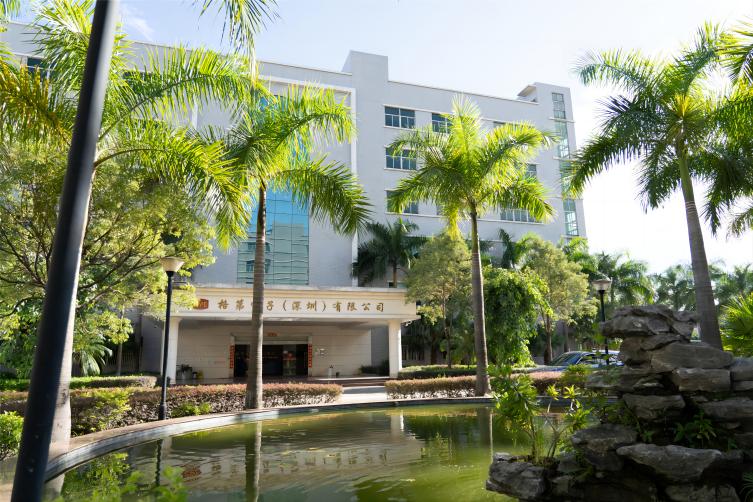

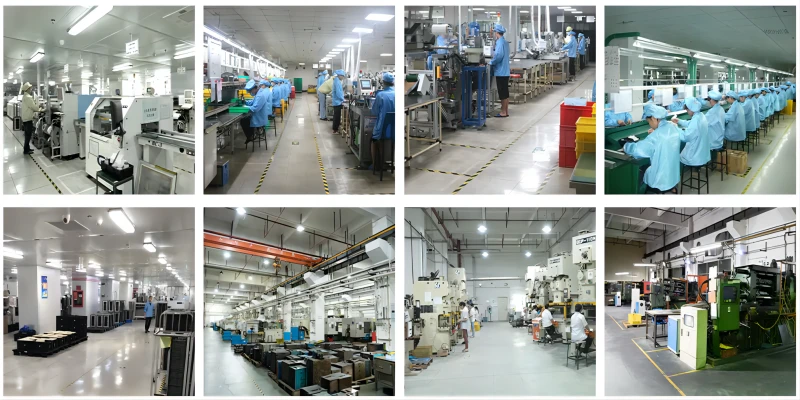

Goodmind Electronics (Shenzhen) Co., Ltd. grundades 1992 med fokus på TV-sändningssystem, egen vertikalt integrerad tillverkningskapacitet med erfarna och professionella ingenjörsteam som tillhandahåller ODM-tjänster för kabel-/satellit-/markbaserade/IPTV-sändningssystemprodukter
Hur fungerar en CATV power inserter?
CATV-ströminföraren är vanligtvis ansluten inline med koaxialkabeln. Den tillför likström (likström) i kabelledningen, som sedan används för att driva de aktiva komponenterna såsom förstärkare. Detta möjliggör signalförstärkning och distribution över långa avstånd.
Vilka är de vanligaste tillämpningarna av CATV-ströminförare?
CATV-ströminförare används vanligtvis i kabel-tv-system för att ge ström till linjeförstärkare, distributionsförstärkare och andra aktiva komponenter. De används för att öka och bibehålla signalstyrkan över långa kabeldragningar eller i områden med svag signalmottagning.
Vilka typer av CATV-ströminförare finns tillgängliga?
CATV-ströminförare finns i olika typer och konfigurationer beroende på den specifika tillämpningen och kraven för kabel-TV-systemet. De kan variera vad gäller uteffekt, frekvensområde, antal utgångar och andra funktioner.
FAQ
F: Är CATV-ströminförare kompatibla med alla kabel-TV-system?
S: CATV-ströminläggare är i allmänhet utformade för att vara kompatibla med vanliga kabel-TV-system. Kompatibiliteten kan dock variera beroende på faktorer som systemets frekvensområde, vilken typ av förstärkare som används och andra systemspecifikationer. Det är viktigt att se till att ströminföraren är kompatibel med de specifika kraven för ditt kabel-TV-system.
F: Vad ska jag tänka på när jag väljer en CATV-ströminförare?
S: När du väljer en CATV-ströminförare, överväg faktorer som effektkraven för dina förstärkare, frekvensområdet för ditt kabel-TV-system, antalet utgångar som behövs och eventuella specifika funktioner som krävs för din applikation. Det är också viktigt att säkerställa kompatibilitet med din befintliga utrustning och systemspecifikationer.
F: Finns det några installationsöverväganden för CATV-ströminförare?
S: När du installerar en CATV-ströminförare, se till att den är ansluten inline med koaxialkabeln i rätt riktning. Följ tillverkarens instruktioner för korrekt installation och se till att alla anslutningar är säkra. Tänk dessutom på faktorer som jordning och överspänningsskydd för att skydda din utrustning och säkerställa tillförlitlig drift.
