En omfattande guide till 10G Single-Mode Optical Module Transmission Distances: Standard Specifications, Detailed Look on the 2km-alternativet och urvalstips för att undvika fallgropar
I modern nätverksöverföring är optiska moduler kärnkomponenterna som ansluter fiberoptik till nätverksenheter.. 10G singel-optiska moduler, med fördelar som snabb överföring, stark anti-störningsförmåga och låg förlust, används ofta i scenarier som campusnätverk och datacenter. Sändningsavståndet är nyckelindikatorn för valet. Många proffs blandar ofta ihop specifikationerna – till exempel vad är standardavstånden, finns det ett 2 km-alternativ och hur man matchar dem till scenarier. Den här artikeln kommer att förklara kärnkunskapen för att hjälpa alla att undvika urvalsmisstag.
I. Grundläggande förståelse för 10G Single-Mode Optical Modules
10G singelmode-optiska moduler använder huvudsakligen SFP+-paketet, kompatibla med enheter som switchar och servrar, och måste användas med 9/125μm OS2 singelmodsfiber-. Kärnan i enkel-fiber är extremt tunn och tillåter endast en enda optisk signalväg, vilket resulterar i mycket lägre förlust jämfört med multimodfiber. Detta är nyckeln till att uppnå överföringsavstånd på kilometer{10}}nivå.
Dess överföringsavstånd påverkas av fyra huvudfaktorer: optisk våglängd, sändningseffekt, mottagarkänslighet och fiberlänksförlust. 1310nm och 1550nm är de vanliga våglängderna. Branschspecifikationer följer IEEE internationella standarder och bildar tydliga distansnivåer som balanserar prestanda och kostnad.
II. Mainstream Standard Transmission Distance Specifikationer för10G enkla-optiska moduler
De vanliga avstånden för 10G enkelläges-optiska moduler på marknaden följer IEEE 802.3ae-standarden. De fyra huvudspecifikationerna – 10 km, 20 km, 40 km och 80 km – täcker alla vanliga scenarier. Deras egenskaper är följande:
10 km-specifikation (10GBASE-LR): Det vanligaste och kostnadseffektiva-alternativet
Detta är den mest använda standardspecifikationen med det bästa pris-prestandaförhållandet. Den har ett överföringsavstånd på 10 km, använder våglängden 1310nm och är lämplig för sammankopplingar av campusbyggen och kort-till-medeldistanskablar i datacenter. Det erbjuder stark kompatibilitet och en mogen försörjningskedja, vilket gör det till förstahandsvalet för de flesta företag och baslinjen för korta-specifikationer.

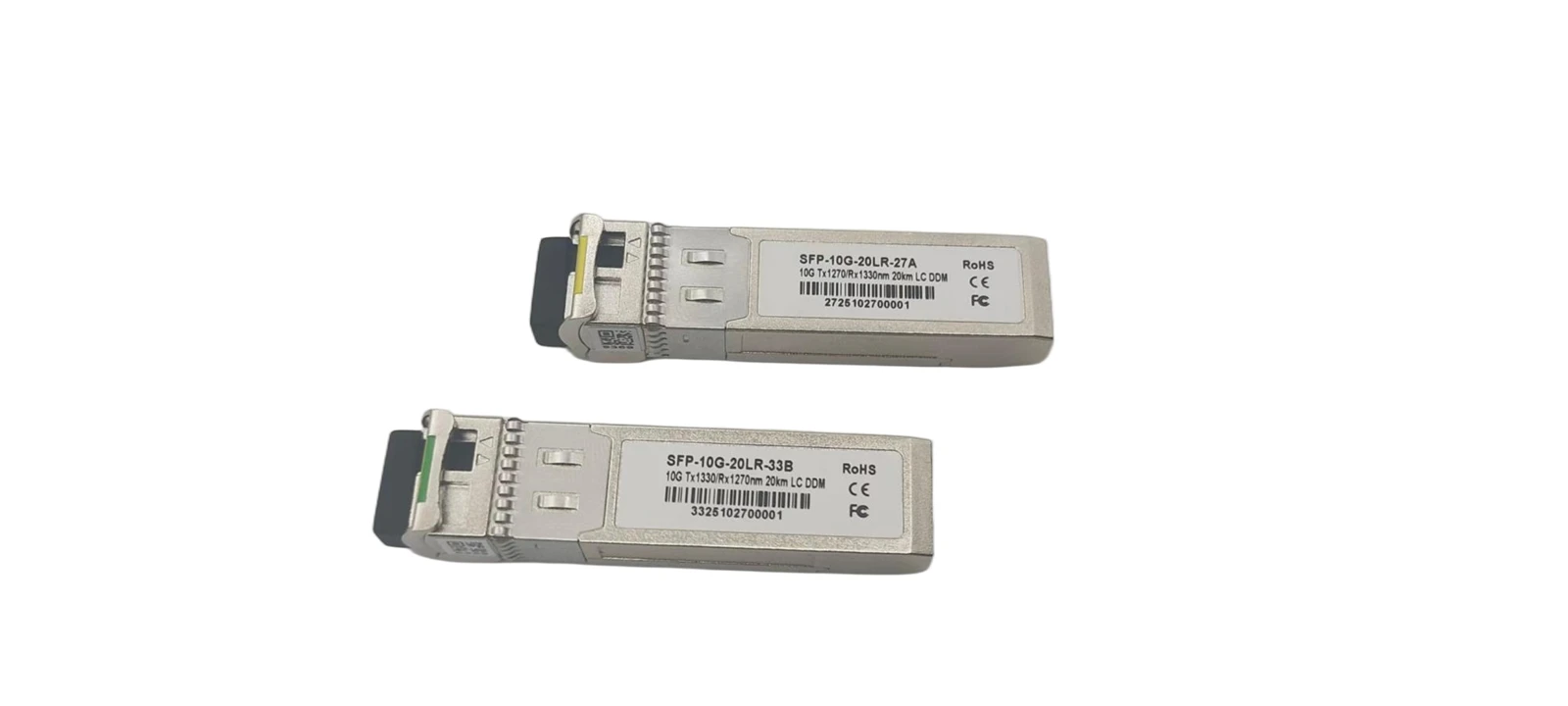

20 km-specifikation: Förbättrat alternativ för medelstor-distansövergång
Detta är inte en IEEE-basstandard utan en förbättrad version av 10GBASE-LR. Den använder också våglängden 1310nm, vilket förlänger avståndet till 20 km genom att optimera effekten. Den fyller tomrummet mellan 10 km och 40 km, lämplig för tunnelbanenätverk och anslutningar över-campus. Den kan samverka med 10 km-moduler, vilket erbjuder hög flexibilitet.
40 km-specifikation (10GBASE-ER): The Main Long-Arbetshäst
Det här är en standardspecifikation för långdistans-med ett överföringsavstånd på 40 km. Den använder våglängden 1 550 nm (som har lägre förlust), vilket gör den lämplig för tunnelbanenätverk och tvärregionala sammankopplingar. Den kräver vanligtvis ingen extra optisk förstärkningsutrustning, kostar mindre än 80 km-moduler och är det primära valet för långdistansöverföring.
80 km-specifikation (10GBASE-ZR): Det maximala standardalternativet för långdistans-
Detta är standardspecifikationen för längsta avstånd för 10G enkel-läge, och erbjuder 80 km överföring. Den använder våglängden 1550nm och har mycket höga hårdvarukrav. Den är lämplig för speciella scenarier som anslutningar över-städer eller fjärrbasstationsbackhaul. Kostnaderna är höga och strömförbrukningen är betydande, så den bör inte väljas i onödan för rutinmässiga scenarier.
III. Den ofta-förbisedda 2 km-specifikationen: ett kostnads-effektivt val för korta singellänkar-
Många undrar om det finns ett 2 km-alternativ för 10G singelläge-. Svaret är ja. Den är inte en del av IEEE 802.3ae-basstandarden utan är baserad på 10GBASE-LRL-specifikationen inom IEEE 802.3aq-standarden. Den kallas vanligtvis 10G SFP+ 2km enkellägesmodulen-, ett högt-alternativ för korta-scenarier.
Denna modul använder vanligtvis våglängden 1310nm och har i första hand ett LC-duplexgränssnitt. Jämfört med 10 km LR-moduler har den lägre sändningseffekt och lättade krav på känslighet, vilket resulterar i en kostnadsminskning på 10 %-30 %. Den behåller anti-fördelarna med enstaka-störningar, och fyller avståndsgapet mellan 300 m (flermod) och 10 km (enkelläge).
Dess applikationsscenarier inkluderar tvär-rackkablar i datacenter och korta-campusanslutningar. Jämfört med multimode-moduler sänder den vidare och har starkare störningsmotstånd. Jämfört med 10 km-moduler har den lägre kostnad och strömförbrukning. Kompatibla 2km-moduler kan samverka med 10km-moduler. När du köper, prioritera produkter märkta som 10GBASE-LRL för att säkerställa kompatibilitet.
IV. Viktiga överväganden för att välja 10G Single-Mode Optical Modules
Urvalet måste överväga scenariot, kostnaden och kompatibiliteten heltäckande. Var uppmärksam på följande 5 nyckelpunkter:
Välj avstånd baserat på behov, undvik "Längre är bättre"
Att blint välja längre-avståndsmoduler ökar kostnaderna och kan potentiellt orsaka signalöverbelastning. Mät avståndet noggrant, reservera en marginal på 10-20 % för länkförlust. Välj 2 km LRL för avstånd under 2 km, 10 km LR för under 10 km, 40 km ER för 20-40 km, och överväg bara 80 km ZR för avstånd som överstiger 40 km.
Matcha fibertypen för att undvika inkompatibilitet
Måste användas med OS2 enkel-fiber. Undvik strikt blandning med multimodfiber, eftersom detta kommer att orsaka överföringsfel. Under driftsättning, följ standardpraxis för kablage, minimera fiberböjningar och kontakter för att minska länkförlusten.
Var uppmärksam på standardefterlevnad
För vanliga specifikationer, prioritera produkter som överensstämmer med IEEE-standarder, vilket säkerställer kompatibilitet med stora utrustningsmärken. Undvik icke-standardiserade, av-märkta moduler för att minska framtida underhållsproblem.
Väg kostnad och prestanda
Mindre än eller lika med 300m: Prioritera 10G SR multimode-moduler (lägre kostnad).
300m-2km (med störningsproblem): Välj 2km LRL.
Inom 10 km: Välj 10 km LR.
Långa avstånd: Välj 40 km ER eller 80 km ZR efter behov.
Industriella scenarier: Välj utökade temperaturmodeller.
Inomhusscenarier: Välj kommersiell kvalitet.
Säkerställ korrekt optisk effektmatchning
Vid sammankoppling av moduler med olika specifikationer, kontrollera den optiska effekten i förväg. Om effekten är för hög, lägg till en dämpare för att säkerställa att den mottagna effekten ligger inom mottagarens känslighetsområde, vilket garanterar förlustfri paketöverföring.
V. Slutsats: Lämplighet är nyckeln
De fyra vanliga specifikationerna för10G optiska-enkellägesmoduler– 10 km, 20 km, 40 km och 80 km – täcker de allra flesta scenarier, där 2 km LRL fyller det korta-avståndet. Grundprincipen för urval är att matcha scenariot, anpassa avståndet och balansera kostnaden. Att förkasta missuppfattningen att "längre avstånd är bättre" är avgörande för att välja rätt modul, säkerställa nätverksstabilitet och kontrollera kostnaderna.
