Kärnan i överföring av RF-signal till fiber: En fullständig förklaring av principen för omvandling av analog signal till fiber
I scenarier för överföring av RF-signaler (radiofrekvens) besväras du ofta av dessa problem: kraftig signaldämpning efter långa-sändningar, signalförvrängning orsakad av elektromagnetiska störningar och skrymmande och kostsamma kablar? Oavsett om det är kommunikationsbasstationer, radioastronomiutrustning, industriell styrning eller radio- och tv-system är stabil överföring av RF-signaler ett centralt krav-och RF-signal till fiberoptisk överföringsteknik är nyckeln till att lösa dessa smärtpunkter. Idag kommer vi populärt att bryta ner kärnlogiken: hur analoga RF-signaler omvandlas till fiberoptiska signaler för att uppnå störnings-fri, lång-distans- och hög-överföring.
Först är det nödvändigt att klargöra en kärnpremiss: fiberoptisk överföring bär optiska signaler, medan våra RF-signaler är analoga elektriska signaler, och de två är inte direkt kompatibla. Därför är kärnan i omvandling av analog signal till fiber att slutföra två omvandlingar: "analog elektrisk signal → optisk signal → analog elektrisk signal", och sedan realisera effektiv signalöverföring genom de låga-förlust- och anti-störningsegenskaperna hos optisk fiber-som också är kärnan i vår RF-signal till fiberoptiska produkter. Hela processen är huvudsakligen uppdelad i 5 nyckelsteg, som vart och ett bestämmer kvaliteten på signalöverföringen. Vi kommer att förklara dem i detalj kombinerat med själva designen av produkten.
Steg 1: Analog RF-signalförbehandling - Eliminera störningar och optimera signalkvaliteten
Original analoga RF-signaler (som radiofrekvenssignaler från basstationer och detekteringssignaler från radar) blandas ofta med brus och störningar. Direkt omvandling kommer att leda till förvrängning av optiska signaler och påverka transmissionseffekter. Därför, innan de går in i konverteringslänken, kommer våra produkter först att förbehandla de analoga RF-signalerna, vilket också är grunden för att säkerställa överföringstrohet.
Förbehandling innefattar huvudsakligen två kärnoperationer: för det första signalförstärkning, som förstärker svaga RF-signaler till en styrka som lämpar sig för konvertering genom en hög-precisionsförstärkare för att undvika konverteringsfel på grund av svaga signaler; för det andra, filtrering och rening, som använder en professionell filtreringsmodul för att filtrera bort irrelevanta brus- och interferenssignaler och behålla rena effektiva RF-signaler. Våra produkter använder anpassad filtreringsteknik, som exakt kan anpassa sig till RF-signalfrekvensbandet på 5MHz till 6GHz, vilket säkerställer renheten hos de förbehandlade signalerna och förbereder för efterföljande konvertering.
Steg 2: Elektro-Optisk konvertering (E/O) - "Översätt" analoga elektriska signaler till optiska signaler
Detta är kärnsteget i hela konverteringsprocessen och den tekniska kärnan i våra produkter. Enkelt uttryckt är det att omvandla de förbehandlade analoga elektriska RF-signalerna till optiska signaler som kan sändas i optiska fibrer genom elektro-optiska omvandlingsenheter-motsvarande att sätta en "coat of light" på de elektriska signalerna, vilket gör att de kan uppnå lång-transmission med fördelarna med optiska fibrer.

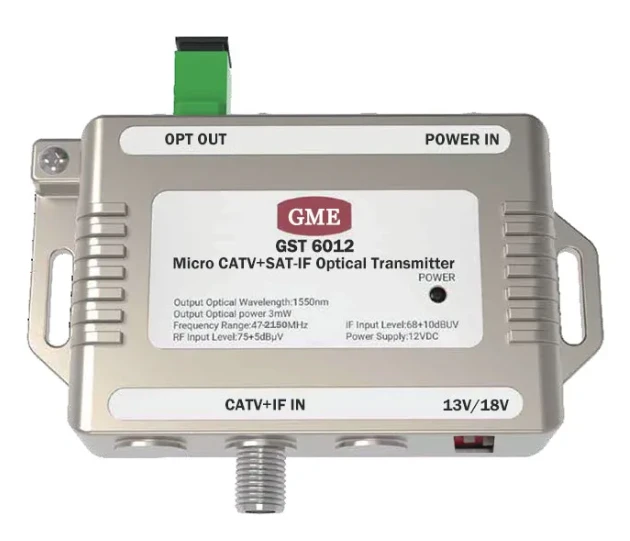

Våra produkter använder DFB-laserdioder med hög-linjäritet som de centrala elektro-optiska omvandlingsenheterna, och deras arbetsprincip är baserad på "Intensity Modulation (IM)"-teknologi: laserns drivström moduleras direkt av den elektriska signalen, så att intensiteten hos den optiska uteffekten ändras synkront med RF-amplitudens ändring av just den ljusa amplituden med{2} simulera höjden av ljud, intensitetsförändringen av ljus motsvarar helt ändringslagen för den ursprungliga RF-signalen, och realiserar noggrann kartläggning av "elektrisk signal → optisk signal". Fördelen med denna moduleringsmetod är snabb svarshastighet och liten signalförvrängning, vilket kan maximera bibehållandet av de ursprungliga egenskaperna hos analoga RF-signaler, speciellt lämpligt för scenarier med höga krav på signaltrohet, såsom radioastronomi och satellitkommunikation.
Samtidigt har våra produkter en inbyggd- temperaturkompensationsfunktion, som effektivt kan kompensera effekten av förändringar i omgivningstemperaturen på lasern, vilket säkerställer stabiliteten hos optiska signaler. Även i extrema miljöer från -40 grader till +70 grader kan den stabilt slutföra elektrooptisk konvertering.
Steg 3: Fiberoptisk överföring - En störning-Fri, låg-förlust "Signal Channel"
Efter elektro-optisk konvertering kopplas den optiska signalen in i fiberkärnan och startar långdistansöverföring. Fördelen med detta steg är kärnan i fiberoptisk överföring som skiljer sig från traditionell kabelöverföring: optisk fiber använder principen om total reflektion av ljus för att begränsa den optiska signalen att fortplanta sig inuti fiberkärnan. Brytningsindexet för fiberkärnan är något högre än beklädnadens, vilket säkerställer att den optiska signalen inte läcker och ger effektiv överföring.
Jämfört med traditionella koaxialkablar har fiberoptisk transmission tre oersättliga fördelar, som också är nyckeln för att våra produkter ska lösa kundernas smärtpunkter: för det första låg förlust. I 1550nm-bandet är överföringsförlusten för optisk fiber endast cirka 0,2dB/km, vilket är mycket lägre än förlusten av koaxialkablar som ofta är flera dB/m. Även om den sänds i tiotals eller till och med hundratals kilometer, kommer signalen inte att dämpas nämnvärt; för det andra, stark anti-interferens. Optisk fiber är ett dielektriskt material, som är helt immunt mot elektromagnetiska störningar (EMI) och radiofrekvensstörningar, speciellt lämpligt för hårda störningsmiljöer som industri och militär; tredje, lätt vikt. Diametern på en enskild optisk fiber är bara 125 mikron, vilket är mycket lättare än koaxialkablar, vilket avsevärt minskar svårigheten och kostnaderna för kabeldragning.
Våra produkter är kompatibla med SM28 enkel-mode optisk fiber och stöder Wavelength Division Multiplexing (WDM)-teknik, som kan realisera fler-kanals RF-signalöverföring genom en enskild optisk fiber, vilket ytterligare förbättrar överföringseffektiviteten, minskar ledningskostnader och anpassar sig till fler-scenarios applikationsbehov.
Steg 4: Fotoelektrisk konvertering (O/E) - "Återställ" optiska signaler till analoga elektriska signaler
När den optiska signalen når mottagningsänden måste den omvandlas tillbaka till den ursprungliga analoga elektriska RF-signalen genom fotoelektrisk omvandling så att den kan kännas igen och användas av terminalutrustning (som basstationer, radar och displayer). Det här steget är den omvända processen för elektro-optisk konvertering, som också kräver hög-precisionsenheter för att säkerställa kvaliteten på återställningen.

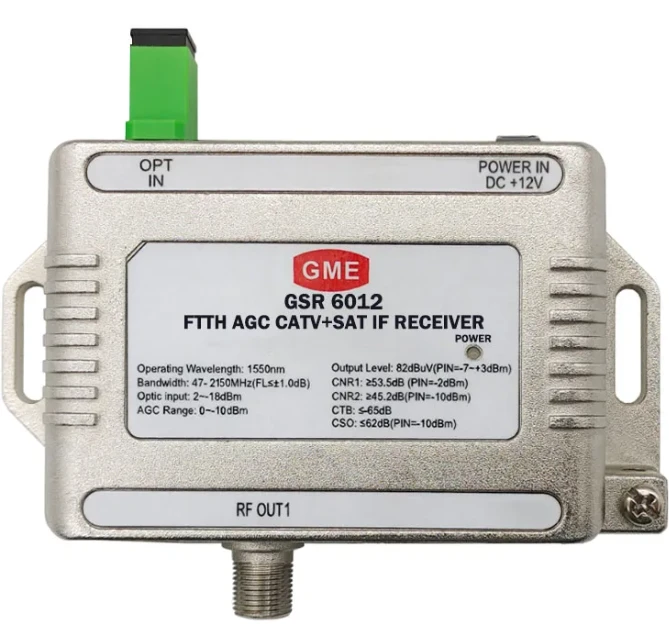

Våra produkter använder hög-känsliga fotodetektorer (PIN-fotodioder eller lavinfotodioder APD) som kärnkonverteringsenheter. Deras funktion är att omvandla intensitetsförändringen av optiska signaler till motsvarande elektriska signaler (fotogenererad ström)-ju starkare den optiska effekten är, desto större är den genererade strömmen, vilket helt motsvarar signaländringslagen för den sändande änden. Den konverterade elektriska signalen kommer att förstärkas ytterligare av en förstärkare med låg-brus för att säkerställa att signalstyrkan uppfyller kraven för terminalutrustning, och samtidigt undertrycka brusstörningar för att undvika distorsion av den återställda signalen.
Steg 5: Signalpost-Bearbetar - noggrann återställning för att anpassa sig till terminalbehov
Efter fotoelektrisk omvandling måste den analoga RF-elektriska signalen gå igenom det sista efterbearbetningssteget- innan den verkligen kan tas i bruk. Efter-behandling inkluderar huvudsakligen signalformning och förstärkningskalibrering: formningsmodulen korrigerar mindre förvrängningar som kan uppstå under signalöverföring för att säkerställa att signalvågformen är helt överensstämmande med den ursprungliga signalen; förstärkningskalibreringsmodulen justerar signalförstärkningen till det område som är anpassat till terminalutrustningen för att undvika utrustningsfel som orsakas av överdriven eller otillräcklig signalstyrka.
Våra produkter stöder Automatic Gain Control (AGC), som automatiskt kan justera förstärkningsparametrar enligt överföringsavstånd och signalstyrka utan manuellt ingripande, vilket avsevärt förbättrar användarvänligheten och säkerställer-långsiktig stabilitet och konsistens hos signaler.
Varför välja våra RF-signal till fiberoptiska produkter?
Genom att förstå principen för analog signal-till-fiberkonvertering är det inte svårt att upptäcka att varje steg i konverteringsprocessen bygger på hög-precisionsenheter och optimerad design-och detta är kärnan i våra produkters konkurrenskraft. Sammanfattningsvis återspeglas våra fördelar i tre aspekter:
High-Fidelity Transmission: Genom att använda hög-linjäritetslasrar och fotodetektorer, kombinerat med exakt filtrering och förstärkningskontroll, kan det falska-fria dynamiska området nå 100dBm/H2/3, vilket maximerar bibehållandet av de ursprungliga egenskaperna hos analoga RF-signaler och undviker distorsion;
Stabilitet och tillförlitlighet: Inbyggd -temperaturkompensation och automatisk förstärkningskontroll, anpassning till ett brett temperaturområde och komplexa miljöer, stöder långdistansöverföring på upp till 20 km utan repeatrar, med förluster mindre än 0,4 dB/km, som uppfyller de hårda kraven i olika scenarier som industri, kommunikation och militär;
Flexibel anpassningsförmåga: Täcker ett frekvensområde på 5MHz till 6GHz, stöder enkel-optisk fiber- och WDM-teknik och tillhandahåller skräddarsydda lösningar efter kundens behov, anpassad till olika applikationsscenarier som 5G-basstationer, radioteleskop, radio och tv och radar.
Oavsett om du behöver lösa problemet med dämpning av RF-signalöverföring över långa avstånd eller bli av med besväret med elektromagnetiska störningar, är analog signal till fiberoptisk teknologi den optimala lösningen-och våra RF-signal till fiberoptiska produkter är mogna lösningar som implementerar denna princip, vilket hjälper dig att uppnå effektiv, stabil och låg-kostnadssignalöverföring.
Om ditt projekt står inför utmaningar med RF-signalöverföring och du vill veta hur våra produkter kan anpassas till dina specifika behov, vänligen kontakta oss för att få detaljerade tekniska lösningar och produktparametrar, och låt oss använda professionell teknik för att eskortera din signalöverföring.
