I dagens data-centriska era, från 5G-basstationer till datacenteranslutningar och hög-videoöverföring, är alla informationsvägar beroende av en kärnkomponent: den optiska sändaren.
Som "startpunkten" för ett optiskt kommunikationssystem är den optiska sändaren ansvarig för att omvandla elektriska signaler till optiska signaler och koppla dem till den optiska fibern. Den här artikeln fördjupar sig i de tekniska principerna, nyckelkomponenterna, kärnspecifikationerna och industritekniktrender för optiska sändare för 2024-2025.
1. Vad är enOptisk sändare?
En optisk sändare är en elektro-optisk konverteringsenhet. På det fysiska lagret kan dess operativa arbetsflöde sammanfattas i tre steg:
Indatabearbetning:Tar emot elektriska signaler från nätverksutrustning (som switchar och routrar).
Elektro-optisk konvertering:Modulerar ljuskällan (laserdiod eller LED) via en drivkrets och omvandlar 0/1-bitarna av den elektriska signalen till ljuspulser som representerar på/av-tillstånd eller fasförändringar.
Kopplingsutgång:Injicerar ljuset effektivt i en optisk fiber (enkel-läge eller multi-läge) med hjälp av linser eller direktkopplingstekniker.

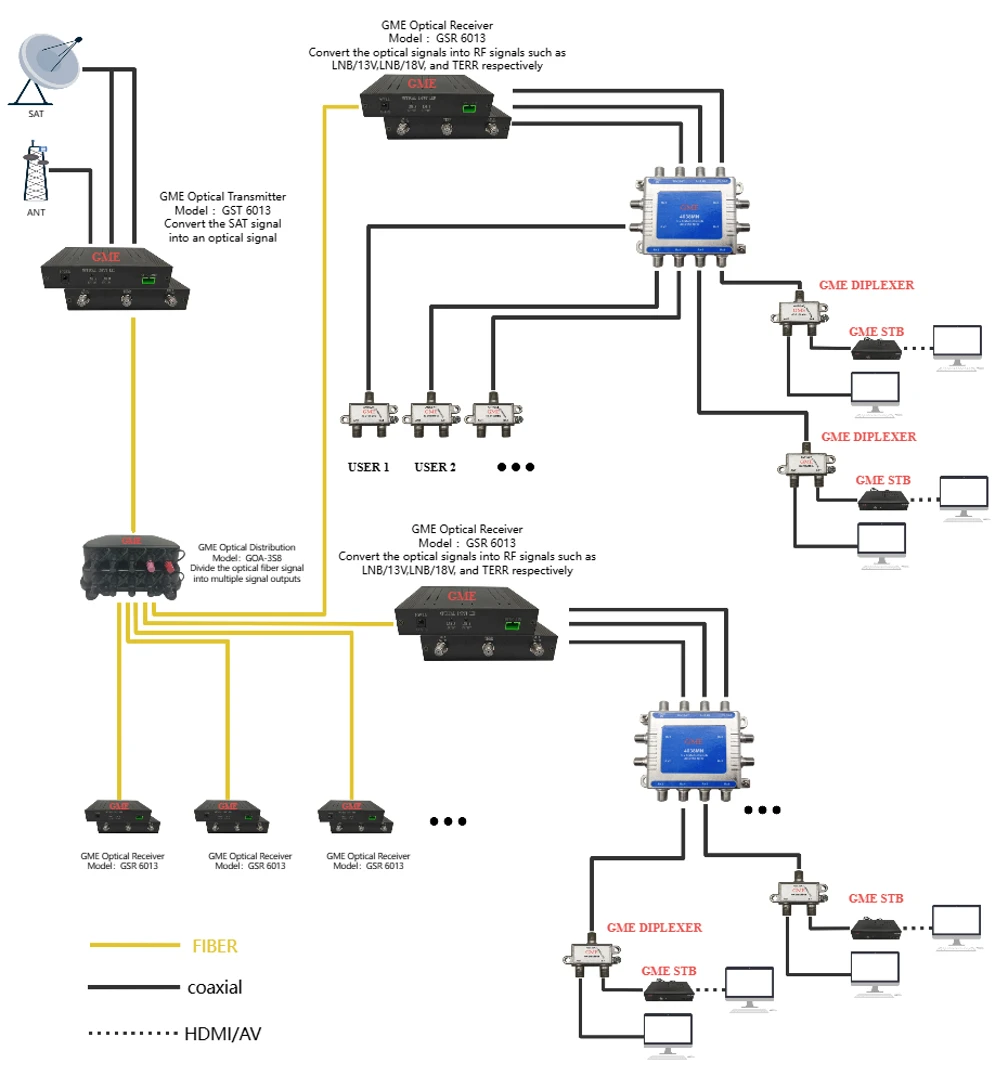

Beroende på applikationsscenariot är sändarna vanligtvis förpackade i anslutbara optiska moduler (som SFP, QSFP-DD, OSFP) eller som en del av optiska videosändare av sändnings-kvalitet och analoga optiska fiberöverföringssystem.
2. Analys av kärnteknikkomponenter
En högpresterande optisk sändare består huvudsakligen av följande tre delar, som står för en betydande del av den tekniska svårigheten och kostnaden:
2.1 Ljuskälla: VCSEL, FP, DFB och EML
Ljuskällan bestämmer sändarens våglängd, effekt och överföringsavstånd.
VCSEL (Vertical-Cavity Surface-Emitting Laser):Dominerar kort-avstånd (inom 100 meter) multi-tillämpningar, som SR (Short Range) optiska moduler i datacenter. Fördelarna inkluderar låg strömförbrukning, låg kostnad och enkel stor-matrisintegrering.
FP (Fabry-Perot Laser):Används för tidiga-korta-till-medeldistansapplikationer; håller på att fasas ut i hög-applikationer till förmån för DFB-lasrar.
DFB (Distributed Feedback Laser):Arbetshästen för enkel-sändning. Den uppnår enkel longitudinell lägesutmatning genom ett inbyggt-gitter, vilket resulterar i en smal spektral linjebredd och låg spridningsstraff, lämplig för avstånd från 10 km till 80 km i tunnelbanenätverk och långa-stamlinjer.
EML (elektro-absorptionsmodulerad laser):För närvarande det vanliga valet för 400G/800G höghastighets-stamnätverk. Den integrerar en laser med en elektro-absorptionsmodulator, som övervinner "chirp"-effekten som är förknippad med direktmodulerade lasrar (DML) vid höga frekvenser, och stöder enkla-våglängder på 100 Gbps och mer.
2.2 Förarkrets
Laserdioder kräver stabil förspänningsström och moduleringsström. Drivrutiner i höghastighetssändare- kräver hög linjäritet (särskilt för PAM4-modulering) och låg strömförbrukning. När hastigheterna ökar till 112 Gbps och till och med 224 Gbps, har drivrutinschipdesign blivit en kritisk flaskhals som begränsar sändarens prestanda.
2.3 Förpackning och optisk koppling
Förpackningsprecisionen för sändare måste nå under-mikronnivåer. För sändare av kiselfotonik (Silicon Photonics) används ofta flip-chipteknologi för att integrera laserchippet med det kisel-baserade fotonikchipset, varvid ljus kopplas in i vågledaren genom kantkoppling eller gitterkoppling.
3. Key Performance Indicators
När man utvärderar eller väljeroptiska sändare, bör ingenjörer fokusera på följande nyckelparametrar:
Våglängd:850nm (multi-läge), 1310nm (noll spridning), 1550nm (lägsta förlust). CWDM- och DWDM-tekniker använder flera våglängder mellan 1260nm och 1650nm för våglängdsdelningsmultiplexering.
Optisk uteffekt:Typiskt mätt i dBm. Längre överföringsavstånd kräver högre uteffekt, som måste hållas under den optiska fiberns olinjära effekttröskel.
Extinction Ratio (ER):Förhållandet mellan den genomsnittliga optiska effekten för logisk "1" och logisk "0". Ett högre utsläckningsförhållande resulterar i ett bättre signal-till-brusförhållande vid mottagaren och en lägre bitfelsfrekvens (BER).
Ögondiagram:Ett intuitivt mått för signalkvalitet. I höghastighetssändartestning måste ögondiagrammet överensstämma med IEEE-standarder eller MSA (Multi-Source Agreement) ögonmaskspecifikationer, vilket säkerställer minimalt överskott av jitter och brus.
Centrumvåglängd och spektralbredd:För DWDM-system måste sändarens våglängd låsa sig på det rutnät som specificeras av ITU-T. En smalare spektral bredd förbättrar toleransen mot kromatisk dispersion.
4. Branschtrender: Utveckling från 400G till 1,6T
Drivs av den exponentiella tillväxten i bandbreddsefterfrågan från AI-modellutbildning och molnberäkning,optisk sändareTekniken genomgår oöverträffade förändringar:
4.1 Tillkomsten av den enda-våglängds 200G-eran
800G optiska moduler distribueras för närvarande i stor skala och använder internt sändararkitekturer som 8x100Gbps eller 4x200Gbps. Ledande industritillverkare utvecklar enkelvåglängds 200G EML och fotonmodulatorer av kisel, vilket banar väg för 1,6T optiska moduler.
4.2 Accelererad kommersialisering av kiselfotonik
Traditionella diskreta sändare (DFB med separat modulator) står inför flaskhalsar i kostnad och integration med hög-densitet. Kiselfotonik utnyttjar CMOS-processer för att integrera modulatorer på ett kiselsubstrat, kombinerat med externa eller hybrid-integrerade III-V-lasrar, för att uppnå hög-avkastning, låg-kostnad stor-fotonikintegration.
4.3 Linear Drive Pluggable Optics (LPO) och Co-packaged Optics (CPO)
För att minska strömförbrukningen i AI-beräkningscenter växer LPO-teknik fram. LPO-sändare eliminerar den traditionella DSP (Digital Signal Processor), som använder linjära drivrutiner för att direkt driva lasern, vilket minskar strömförbrukningen med cirka 50 %. När man ser längre fram, syftar CPO-tekniken till att paketera optiska sändare tillsammans med växlingschippet, vilket i grunden löser problemet med hög-elektrisk signalförlust i PCB-spår.
4.4 Genombrott inom tunn-filmlitiumniobat (TFLN)
I jakten på högre bandbredd och lägre strömförbrukning har tunna-filmlitiumniobatmodulatorer blivit en forskningshotspot. De erbjuder överlägsen linjäritet och hög bandbredd jämfört med kiselfotonik- och InP-modulatorer, vilket positionerar dem för att spela en betydande roll i nästa-generations 1.6T/3.2T-sändare.
5. Slutsats
Den optiska sändaren är inte bara den fysiska utgångspunkten för optisk kommunikation utan också "kärnmotorn" som bestämmer nätverkets bandbredd, överföringsavstånd och systemkostnad.
För industrianvändare, när de väljer optiska sändarlösningar, är det viktigt att se bortom bara parametern "hastighet". En omfattande utvärdering bör innehålla:
Applikationsscenario:Kort-sammankoppling inom datacenter kontra långa-stamnät för telekommunikation.
Kostnadsstruktur:VCSEL-lösningar är lämpliga för stora-tillämpningar på korta avstånd-. EML och kiselfotonik är lämpliga för scenarier med hög-prestanda.
Försörjningskedjans tillförlitlighet:Kapaciteten för-höghastighetslaserchips är fortfarande knapp. Att välja tillverkare med oberoende chip FoU-kapacitet eller stabila leveranskedjor är avgörande.
Med explosionen i efterfrågan på AI-beräkningskraft övergår den optiska kommunikationsindustrin från den traditionella modellen för "eldrivande optik" mot en ny era av "optik som definierar nätverk". Som utgångspunkten för det optiska nätverket kommer varje tekniskt språng inom optiska sändare att definiera bandbreddstaket för nästa generations digitala och intelligenta infrastruktur.
