När den globala marknaden för markstationsutrustning för satelliter når en skala på 12,71 miljarder USD 2024, håller en ny typ av optisk SAT-IF-mottagare på att bli en samlingspunkt i branschen.

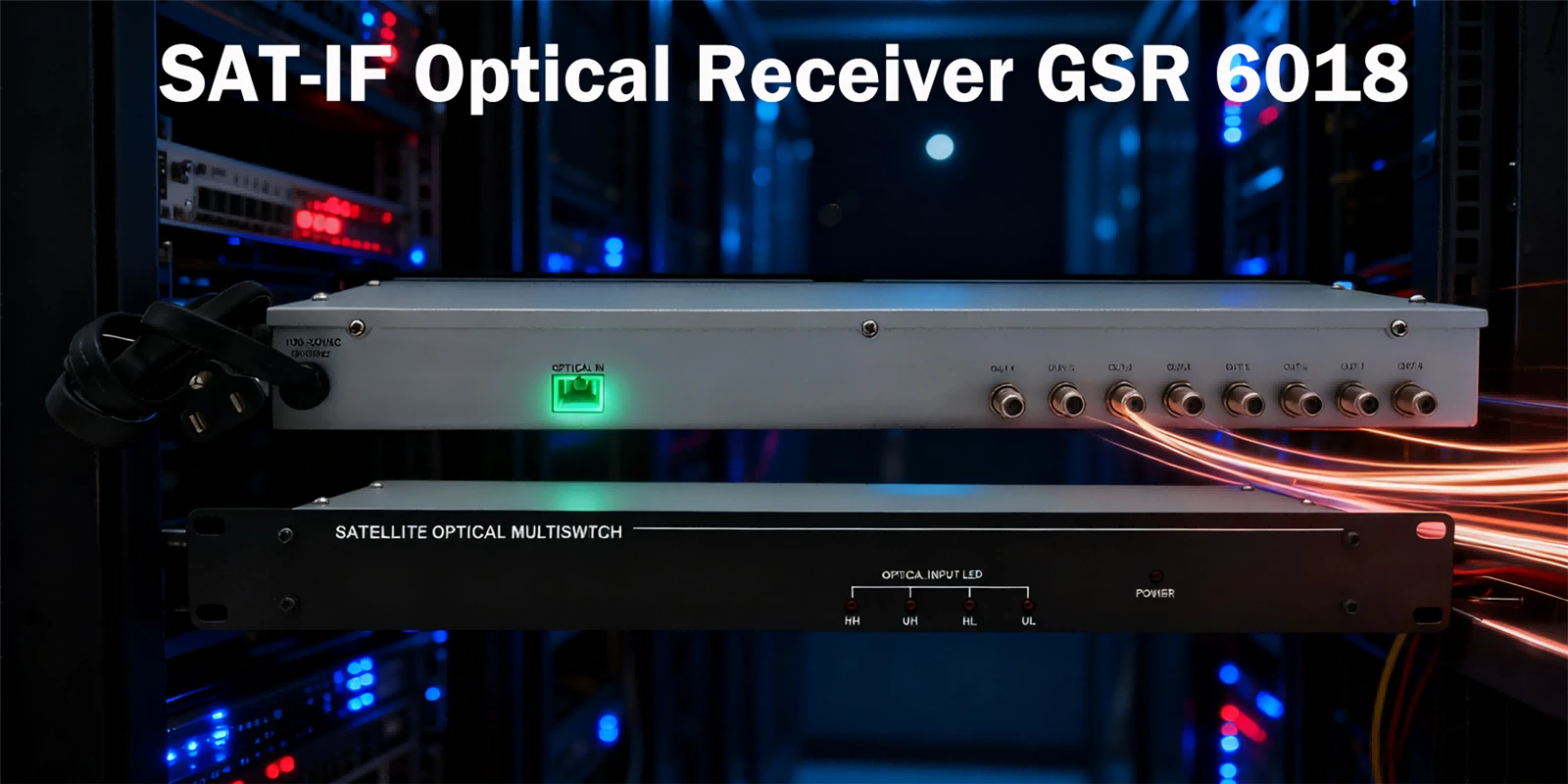

Nyligen har ett tekniskt genombrott uppstått inom området för satellitkommunikation – den SAT-IF optisk mottagareförbättrar avsevärt överföringseffektiviteten och kvaliteten på satellitsignaler genom en mycket integrerad design. Den här enheten kan omvandla alla L-Band analoga satellitsignaler (SAT-IF) som tas emot av satellitantenn LNB till optiska signaler, vilket möjliggör helt transparent, hög-kvalitet, lång-överföring via optisk fiber.
01 Teknisk princip: Nyckellänken för optoelektronisk omvandling
Den optiska SAT-IF-mottagaren spelar en avgörande roll i satellitkommunikationssystem och fungerar som den centrala bearbetningsutrustningen för signaler under överföring från satelliten till markstationen.
Traditionella mottagararkitekturer använder vanligtvis en superheterodynstruktur. RF-ingångssignalen passerar först genom ett RF-filter och sedan genom en LNA (Low-Noise Amplifier).
Därefter blandas signalen med en avstämbar LO-ingång i en mixer och omvandlar den till ett mellanfrekvensband (IF).
Däremot antar den nya optiska SAT-IF-mottagaren en direkt ned-konverteringsarkitektur, med två par balanserade mottagare och en optisk 90-gradershybrid för att utföra optisk I/Q-detektering.
Detta tekniska språng gör att enheten kan arbeta över ett brett frekvensband på 950~2600MHz, och täcker nästan alla analoga satellitsignaler i L-bandet.
Fotodetektorer omvandlar ljus till elektricitet genom den fotoelektriska effekten, som är den grundläggande arbetsprincipen för optiska mottagare. Bygger på dettaSAT-IF optisk mottagaresäkerställer hög-fidelitetssignalöverföring genom utmärkt linjäritet och planhet.
02 Prestandafördelar: Flera banbrytande innovationer
Den optiska SAT-IF-mottagaren visar en rad imponerande prestandaegenskaper. Om man tar en typisk produkt på marknaden som exempel, erbjuder den ett brett spektrum av optisk ineffektmottagningskapacitet på -18 till +3 dBm.
Detta breda ingångsområde gör att enheten kan anpassa sig till ingångssignaler av olika styrka, vilket säkerställer stabil drift i olika miljöer.
När det gäller RF-parametrar kan den optiska SAT-IF-mottagaren arbeta inom ett frekvensområde på 45~2150MHz och uppnå en hög planhetsnivå på ±1 dB.
Detta innebär att enhetens svar på signaler med olika frekvenser är extremt konsekvent över hela driftsbandet, utan betydande fluktuationer.
Enheten har en Carrier-to-Noise Ratio (CNR) större än eller lika med 50 dB, Composite Second Order (CSO) större än eller lika med 65 dB och Composite Triple Beat (CTB) större än eller lika med 62 dB. Dessa tre indikatorer är avgörande för att säkerställa signalkvalitet, med höga värden som garanterar hög signalintegritet under överföring.
Den optiska SAT-IF-mottagaren använder också GaAs-förstärkaraktiva enheter och ultra-lågbrusteknik, vilket avsevärt minskar brus som introduceras under signalbehandling och förbättrar signalens renhet.
03 Applikationsscenarier: Från Triple-Play Integration till Maritim kommunikation
Den optiska SAT-IF-mottagaren visar sitt unika värde i flera scenarier.
Triple-play-integrering är ett viktigt applikationsområde. Zhuhai Jiesheng Electronic Technology Co., Ltd. har specifikt utvecklat en SAT-IF optisk mottagare för FTTH-nätverk (Fiber To The Home) för detta ändamål.
Den stöder driftfrekvenser på 45-1000MHz, 45-2150MHz och 45-2400MHz, vilket möter behoven för samtidig överföring av data-, röst- och videosignaler.
I satellit L-Band upplänk/nedlänk fiberoptiska länkar ger dessa enheter branschens lägsta-kostnadslösning.
Produkterna i FWT/R–2600S-serien från Hangzhou Fengrui Optoelectronic Equipment Co., Ltd. kan sända alla analoga satellitsignaler i L-bandet, vilket ger nätverksoperatörer hög-kvalitet, långa-överföringslösningar.
Maritima satellitfiberoptiska distributionssystem drar också nytta av denna teknik. När de seglar till sjöss kan fartyg stabilt ta emot satellitsignaler och distribuera dem via fiberoptik till olika användningspunkter genom den optiska SAT-IF-mottagaren.
Dessutom representerar satellit L-Band fiberoptiska byggnadsdistributionssystem ett annat viktigt tillämpningsscenario för den optiska SAT-IF-mottagaren. I stora byggnadskomplex kan distribution av satellitsignaler via fiberoptik effektivt undvika signaldämpningsproblem som är vanliga vid traditionell kopparkabelöverföring.
04 Marknadsutsikter: Går in i en period av snabb tillväxt
Enligt marknadsanalys går den globala marknaden för markstationsutrustning för satelliter in i en period av snabb tillväxt. Marknadsstorleken nådde 12,71 miljarder dollar 2024 och förväntas nå 13,33 miljarder dollar 2025.
År 2033 beräknas den globala marknaden för satellitmarkstationsutrustning nå 19,55 miljarder dollar, med en sammansatt årlig tillväxttakt (CAGR) på 4,9 % under perioden 2025 till 2033.
Flera faktorer driver den växande efterfrågan påSAT-IF optiska mottagare. Dessa inkluderar ökad efterfrågan på Ku- och Ka-bandsatelliter och den ökande användningen av autonoma fordon i militära och kommersiella sektorer.
År 2024 genererade över 4 500 operativa satelliter en ökande efterfrågan på kompatibel markstationsinfrastruktur.
Teknisk innovation är också en nyckelfaktor för marknadstillväxt. Jämfört med fasta satellitsystem kan HTS-system (High Throughput Satellite) använda samma frekvenser i omloppsbana.
Dessa satelliter används i första hand för att tillhandahålla bredbandstjänster till internet till mindre anslutna eller underutvecklade områden.
När det gäller regional distribution stod Nordamerika för över 35 % av de globala anläggningarna 2024, ledda av NASA och privata företag som SpaceX och Amazon Kuiper.
Asien-Stillahavsområdet upplever också snabb tillväxt, vilket framgår av samarbetet mellan Sivers Semiconductors och Sydkoreas Doosan Company.
05 Företagsutveckling: Samarbete blir en vanlig trend
Inför denna framväxande marknad, strävar stora företag aktivt efter strategiska layouter.
Sivers Semiconductors och Doosan Company tillkännagav nyligen ett samarbete för att utveckla Ka-band Electronically Steerable Array (ESA) paneler för satellitkommunikation (SATCOM).
Detta samarbete, värt 1,5 miljoner USD, kommer att finansiera design och utveckling av avancerade antennsystem som drivs av Sivers kommande brett marknadsförda Ka-band SATCOM Beamforming Integrated Circuit (BFIC).
Detta samarbete markerar en viktig milstolpe för Sivers när det gäller att utöka sitt fotavtryck på den globala SATCOM-marknaden.
Inom området för SAT-IF optiska mottagare har kinesiska företag som Hangzhou Fengrui Optoelectronic Equipment Co., Ltd. och Zhuhai Jiesheng Electronic Technology Co., Ltd. redan lanserat kommersiella produkter.
Zhuhai Jiesheng ElectronicsSAT-IF optisk mottagarehar en kompakt formfaktor (113x57x25mm), väger endast 110g och förbrukar mindre än 2W ström. Denna kompakta design underlättar installationen och minskar även energiförbrukningen.
Globala aktörer som Gilat Satellite Networks och Hughes Network Systems positionerar sig också aktivt på detta område.
Hughes Network Systems testade framgångsrikt 5G-satelliter genom sitt Jupiter-systems marknätverk i juni 2022.
Denna utveckling bekräftade teknikens kompatibilitet med 5G Open Radio Access-system, vilket öppnade möjligheter för integrering av SAT-IF optiska mottagare med 5G-nätverk.
Konkurrensen inom satellitkommunikationsbranschen sträcker sig från rymden till marken. I takt med att internationella samarbeten som det mellan Sivers och Doosan fördjupas kommer ny teknik som Ka-band ESA-paneler att kommersialiseras snabbt.
Under de kommande åren kommer tillämpningen av optiska SAT-IF-mottagare att expandera från specialiserade områden till bredare civila scenarier, och kommer att bli en viktig komponent för att ansluta integrerade rymdnätverk-luft-.
