I moderna bredbandsnätverk,FTTH (Fiber to the Home)har blivit den dominerande distributionslösningen. Eftersom konsumenternas efterfrågan på hög-upplösningsvideo, interaktiv TV och-höghastighetsinternet fortsätter att växa,AGC CATV-mottagare (automatisk förstärkningskontrollkabel-tv-mottagare)spelar en allt viktigare roll inom FTTH-system. Den här artikeln ger en omfattande översikt över arbetsprinciperna, tekniska fördelar, applikationsscenarier och branschtrender för FTTH AGC CATV-mottagaren-och hjälper läsarna att till fullo förstå denna viktiga nätverkskomponent.

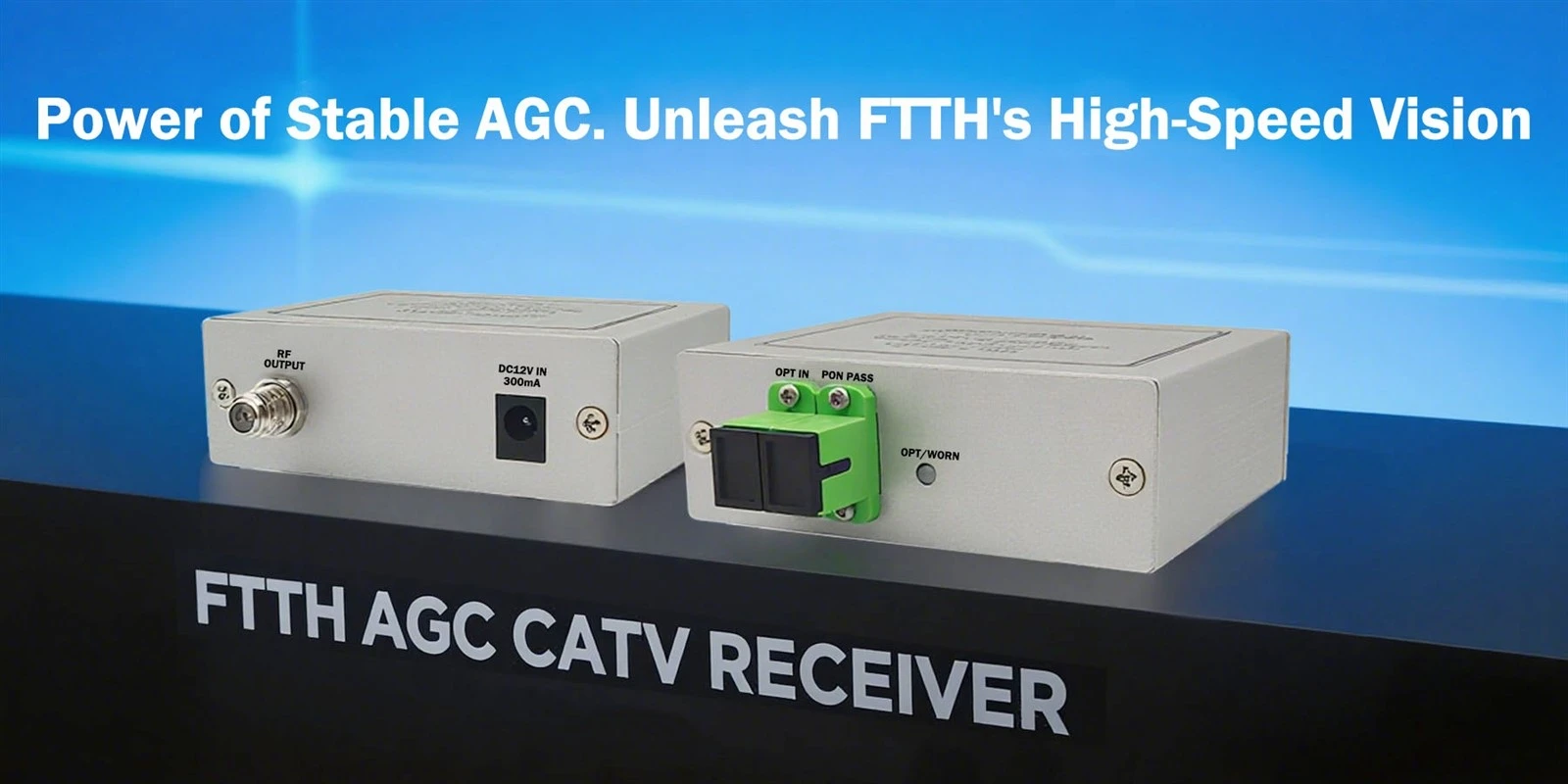

Vad är en FTTH AGC CATV-mottagare?
EnFTTH AGC CATV-mottagareär en specialiserad RF (radiofrekvens) signalmottagningsenhet designad för fiber-till--hemnätverk. Den omvandlar analoga eller digitala CATV-signaler som sänds över optisk fiber tillbaka till RF-signaler som är kompatibla med koaxialkabeldistribution, vilket möjliggör leverans till slutanvändarenheter som t.ex. set-boxar och tv-apparater.
Termen "AGC" står förAutomatisk förstärkningskontroll, en dynamisk signalförstärkningsteknik som säkerställer stabila utsignalnivåer-även när den optiska ineffekten fluktuerar-och därigenom bibehåller hög-videoöverföring.
Hur det fungerar: En förenklad översikt
Optisk signalmottagning: Enheten tar emot optiska CATV-signaler nedströms (typiskt vid 1550 nm våglängd) via standardfibergränssnitt som SC/APC från en OLT (Optical Line Terminal) eller optisk distributionspunkt.
Opto-Elektronisk konvertering: En integrerad PIN- eller APD-fotodetektor omvandlar den optiska signalen till en elektrisk signal.
AGC-bearbetning: Den automatiska förstärkningsstyrkretsen justerar dynamiskt förstärkarens förstärkning baserat på inkommande optisk effekt, och stabiliserar RF-utgångsnivån inom standardområdena (t.ex. 75 ± 3 dBµV).
RF-utgång: Den bearbetade RF-signalen levereras via en F-typ kontakt till användarens i-hem koaxiala distributionsnätverk.
Varför är AGC så kritiskt?
I den verkliga-världen av FTTH-distributioner kan variationer i fiberlänkslängd, delade förhållanden och omgivningstemperatur orsaka betydande skillnader i mottagen optisk effekt mellan användarens slutpunkter. Utan AGC:
Låg optisk effekt→ Reducerat signal-till-brusförhållande → Videosnö eller pixelering;
Hög optisk effekt→ Förstärkarmättnad → Signalförvrängning och intermodulationsstörningar.
En AGC-aktiverad CATV-mottagare kompenserar automatiskt för dessa fluktuationer,vilket avsevärt förbättrar systemets robusthet och säkerställer en konsekvent användarupplevelse-särskilt viktigt i stora-delade PON-nätverk (t.ex. 1:64 eller högre).
Viktiga tekniska specifikationer och urvalskriterier
| Parameter | Typiskt värde/intervall | Anteckningar |
|---|---|---|
| Ingångsvåglängd | 1550 nm | Kompatibel med EDFA-förstärkare |
| Optisk ingångseffektområde | -10 till +2 dBm (AGC effektivt intervall) | Större utbud föredras |
| RF-utgångsnivå | 75 ± 3 dBµV | Uppfyller standarder som GY/T 106-1999 |
| Frekvensintervall | 47–862 MHz eller 54–1002 MHz | Stöder fullt CATV-kanalspektrum |
| C/N (bärare-till-brusförhållande) | Större än eller lika med 50 dB | Nyckelindikator för signalkvalitet |
| CSO/CTB | Mindre än eller lika med -65 dBc | Mäter olinjär distorsion |
När du väljer en mottagare, prioritera AGC dynamiskt omfång, utmatningsplanhet, tillförlitlighet och stöd för fjärrhanteringsprotokoll (t.ex. SNMP eller TR-069).
Applikationsscenarier
Trippel-spela FTTH-nätverk: Samtidigt levererar data-, röst- och CATV-tjänster;
HFC Network Fiberization Uppgraderingar: Byte av äldre koaxialförstärkare för att öka bandbredd och täckning;
Nya bostadsområden / smarta samhällen: Utplacerad som standard i-hemuppsägningsenheter;
Hotell, lägenhetskomplex (MDU): Centraliserad distribution minskar driftskostnaderna.
Branschtrender och framtidsutsikter
Utveckling mot DOCSIS 4.0 och 10G-PON: Mottagare måste stödja högre bandbredder och avancerade moduleringsscheman;
Intelligent fjärrhantering: Integration med IoT-moduler för-realtidsstatusrapportering och förutsägande underhåll;
Miniatyrisering och låg strömförbrukning: Uppfyller kraven på estetik och-energieffektivitet i bostadsmiljöer;
Stöd för 4K/8K Ultra-HD-sändningar: Kräver förbättrade C/N-förhållanden och linjäritetsprestanda.
