Vad är huvudsyftet med EDFA i CATV FTTH-nätverk?

Den här artikeln ger en-djupgående utforskning av EDFA:s kärnroll i CATV FTTH-nätverk-förbättrar den optiska signalstyrkan för att uppnå lång-distansöverföring-och introducerar hur integrerade CATV+SAT IF-mottagare med avancerad AGC, CWDM och ultra-optimerar nätverksnyckelkomponenter.

För att bygga effektiva, stabila CATV (Cable Television) FTTH (Fiber-to-the-Home)-nätverk som kan stödja massiv data och hög-videoöverföring, spelar optiska förstärkare en avgörande roll. Bland dem är EDFA (Erbium-Dopad Fiber Amplifier) ​​en av de viktigaste optiska förstärkningsenheterna. Så exakt vad är det primära syftet med EDFA i CATV FTTH-nätverk, och hur samarbetar det med nästa-generations mottagningsutrustning? Den här artikeln ger en detaljerad analys.

Kärnfunktionen hos EDFA i CATV FTTH-nätverk: Optiskt signalrelä och förstärkning

Enkelt uttryckt är huvudsyftet med EDFA att direkt förstärka optiska signaler, kompensera för förluster under fiberöverföring och avsevärt utöka signalräckvidden.

I ett FTTH-nät sänds optiska signaler från operatörens huvudände och måste resa långa sträckor för att nå användarnas hem. Även om fiberoptik i sig uppvisar låga förluster, dämpas den optiska effekten oundvikligen över avstånd. När signalen försvagas bortom en viss punkt kan den inte längre identifieras exakt av användarens -sida, vilket leder till signalavbrott eller allvarlig kvalitetsförsämring.

En EDFA fungerar som en "tankstation" längs den fiberoptiska linjen. Den förstärker optiska signaler direkt utan att omvandla dem till elektriska signaler, vilket ger den oöverträffade fördelar:

Hög uteffekt: Kan förstärka flera våglängder samtidigt, vilket stöder ett stort antal användare.

Transparent transmission: Format- och betygsätt-agnostiskt, vilket säkerställer stark kompatibilitet.

Lågt ljud: Utmärkt brusprestanda bibehåller signalkvaliteten.

Genom att strategiskt distribuera EDFA i nätverkstrunken kan operatörer konstruera CATV-nätverk som täcker tiotals eller till och med hundratals kilometer utan att oroa sig för signaldämpning.

Beyond EDFA: Challenges at the Network Edge and Key Solutions-High-Performance Receivers

Medan EDFA tar itu med trunköverföringsutmaningar, kan signalen försvagas igen på grund av distribution och ytterligare överföring när den når användaråtkomstpunkter (t.ex. byggnader eller hem), och den kan innehålla brus som introduceras av EDFA. I det här skedet är en-högpresterande FTTH-mottagare viktig för signalmottagning och konvertering av hög-kvalitet under den "sista milen".

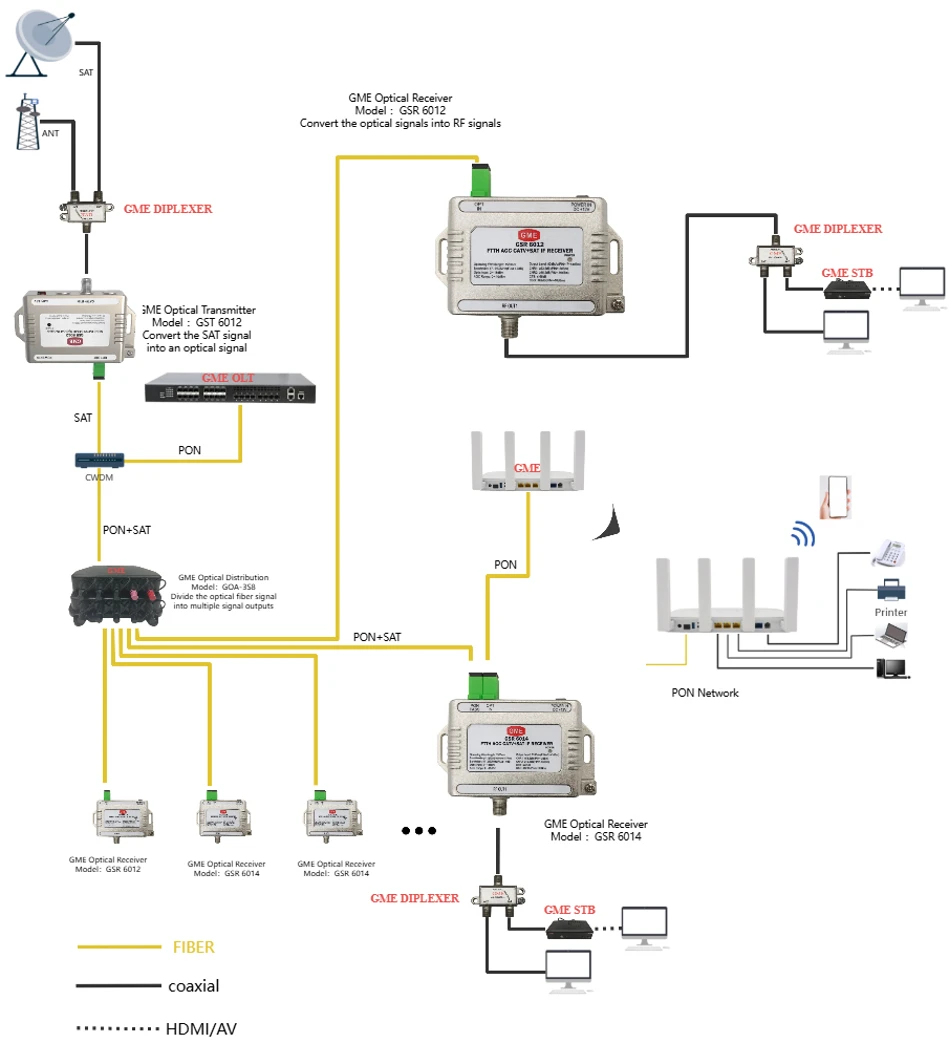

Det är här en integrerad AGC CATV+SAT IF RECEIVER (Automatic Gain Control CATV and Satellite IF Receiver) med avancerad teknik kommer in i bilden. En mottagare designad för moderna triple-play-tjänster, till exempel en med följande funktioner, är avgörande för att säkerställa slutanvändarens upplevelse:

Bredbandsstöd (45–2150 MHz): Stöder fullt ut traditionella CATV RF-signaler och satellit IF (SAT IF)-signaler, och möter olika krav på serviceåtkomst.

Inbyggd-optisk AGC: Detta fungerar som en "intelligent försäkring" mot optiska effektfluktuationer. När optisk ingångseffekt varierar på grund av förändringar i omgivningens temperatur eller mindre länkförluster, justerar AGC (Automatic Gain Control) automatiskt utgångsnivån och förstärkningen för att säkerställa stabil och tillförlitlig signalutgång utan manuellt ingripande, vilket avsevärt minskar driftskostnaderna.

Ultra-Lågbrusteknik: Använder avancerade aktiva komponenter som GaAs-förstärkare för att minimera brus, förbättra Carrier-to-Noise Ratio (CNR), och särskilt förbättra prestandan hos signaler som förstärks av EDFA, vilket ger tydligare videokvalitet.

Utmärkt linjäritet och planhet: Minskar effektivt distorsion, säkerställer enhetlig signalstyrka över alla kanaler och förhindrar problem som pixelering eller avbrott i vissa kanaler.

Hög-Linearity Photodetector (PD) + Inbyggd-CWDM: Genom att använda CWDM-teknik (Coarse Wavelength Division Multiplexing) kan den ta emot signaler från olika våglängder (t.ex. 1550 nm CATV-signaler och 1490 nm/1310 nm datasignaler) och utföra hög-optisk-till -omvandling av högkvalitativ{8} PD-signal via en{7} PD för backend-bearbetning.

Hög avkastningsförlust och enkel-fiberapplikation: Fungerar över en enkel-kärnig enkel-fiber med hög returförlust, vilket minskar störningar från reflekterade signaler och säkerställer länkstabilitet.

Synergi mellan EDFA och intelligenta mottagare

Sammanfattningsvis, det primära syftet med EDFA iCATV FTTHnätverk är att möjliggöra fjärrstyrd, effektiv och hög-reläöverföring av optiska signaler, vilket fungerar som grunden för att bygga breda nätverk. Vid nätverkskanten fungerar en integrerad CATV+SAT IF-mottagare med optisk AGC, ultra-lågt brus, CWDM och andra tekniker som den slutliga väktaren som säkerställer hög-signalleverans till användarna. Tillsammans utgör de ryggraden i moderna-höghastighets, stabila och pålitliga fiberoptiska-bredbands- och videotjänstnätverk.

För nätverksoperatörer och utrustningstillverkare är valet av en högpresterande mottagare med ovanstående funktioner ett strategiskt beslut för att optimera nätverksprestanda, öka användarnöjdheten och minska de totala driftskostnaderna.
