Introduktion:
Optisk mottagare är för digital -tv, fiber till hemmet . Denna maskin antar den höga känsligheten Optisk mottagningsrör . Flexibel applikationsintegration, applicering av fiber på hemnätverket .}
Det är inbyggt CWDM, lämpligt för enfiber trippelvåglängdssystem, CATV-driftsvåglängd 1550 nm, pass våglängd 1270/1310/1490/1577Nm, kan bekvämt ansluta ONU för EPON, GPON . xg (s) pon
- Upp till 20 km växellåda
- Extra lågbrus
- Bred dynamisk mottagande optisk kraftområde: inom stift =-16, mer större än eller lika med 36dB
- Tillämplig XG (S) PON, GPON, EPON, kompatibel med någon FTTX PON -teknik
- Kan spara ett stort antal optiska kraftresurser, minska nätverkskonfigurationskostnaden kraftigt
- Inom 47 ~ 1000 MHz bandbredd, alla med utmärkt platthetsfunktion (FL mindre än eller lika med ± 1dB)
- Metallfodral, erbjuda skydd för optoelektroniska känsliga enheter
- Hög utgångsnivå kan användas av många användare
- Låg effektförbrukning, hög prestanda, hög kostnadsprestanda
- 6 kV överspänningsskydd på alla hamnar
- Support 4 RF Out Max
Specifikation
|
CATV -våglängd |
1550 ± 10 nm |
Utgång RF -motstånd |
75Ω |
|
|
Pon våglängd |
1270/1310/1490/1577NM |
Output Return Loss |
Mindre än eller lika med 14dB |
|
|
Optisk ingångseffekt |
-18-+2 DBM |
Optisk returförlust |
Större än eller lika med 55dB |
-9 DBM Optisk ingångseffekt, 60 PAL -kanaler |
|
Optiskt AGC -sortiment |
-12--2 DBM |
Co |
Större än eller lika med 55dB |
|
|
CATV -optisk ingångsport |
SC/APC |
Ctb |
Större än eller lika med 55dB |
|
|
Pon Optical Reflect Port |
Sc/pc |
Mer |
Större än eller lika med 31dB |
-15 DBM Optisk ingångseffekt |
|
RF -kontakt |
Imperialistisk f -typ |
Ingångsspänning |
+12V |
|
|
Frekvens |
47-1000 MHz |
Maktförsläpp |
Mindre än eller lika med 2W |
|
|
Flathet |
Mindre än eller lika med ± 1,25dB |
Temperatur |
-10-+50 examen |
|
|
RF -utgångsnivå (i AGC -intervallet) |
Större än eller lika med 80dbuv |
Dimensionera |
73 × 60 × 23 (L × W × H) mm |
|
Modelllistor
|
Modell |
Passera våglängden |
Återspegla våglängden |
Passgränssnitt |
RF OUT -gränssnitt |
Likström |
|

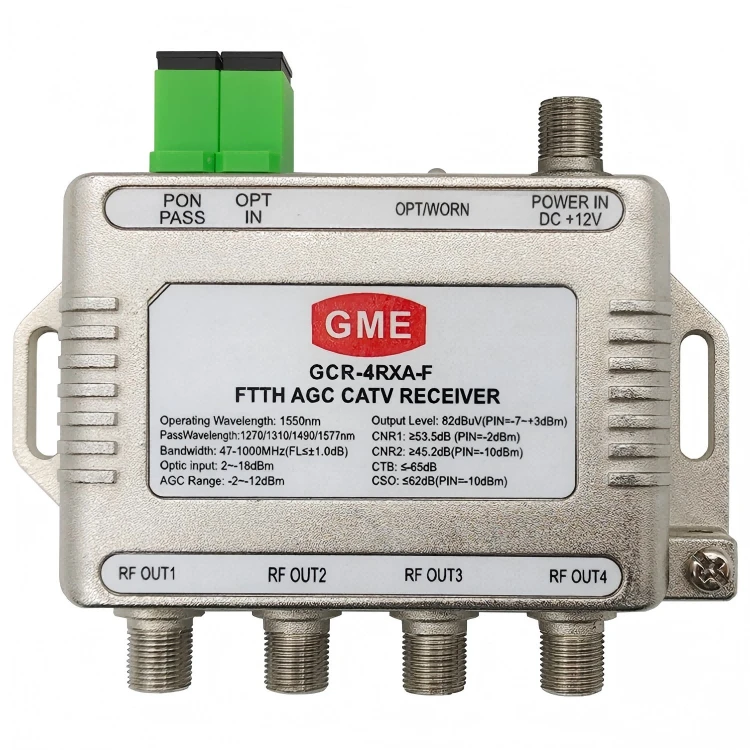

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-FEMALE: 12V 300MA |
|

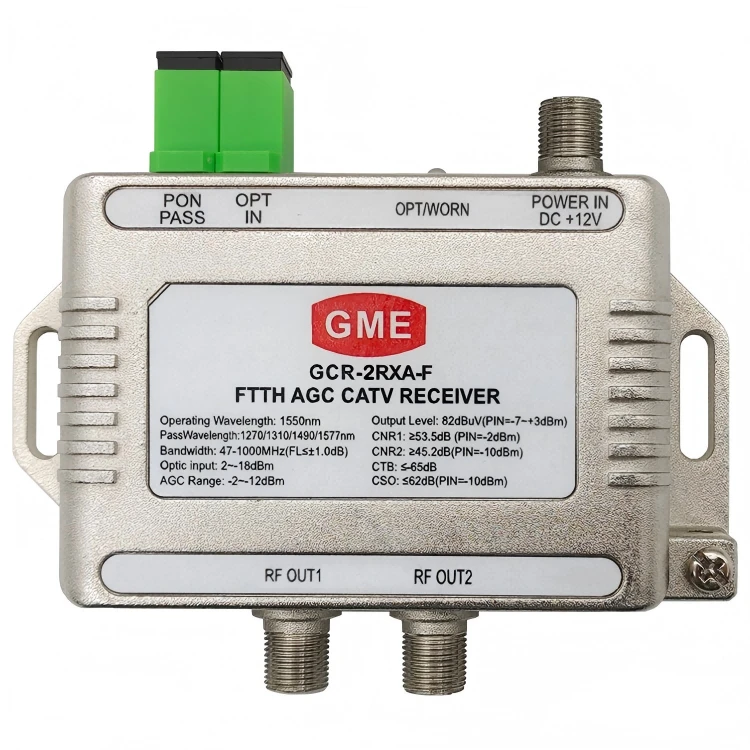

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-FEMALE: 12V 300MA |
|

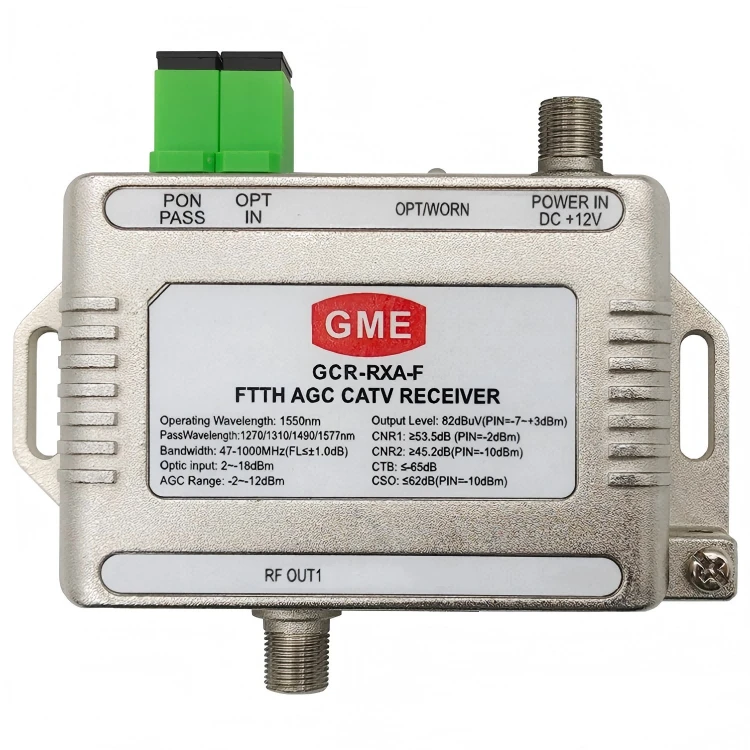

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-FEMALE: 12V 300MA |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-FEMALE: 12V 300MA |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-FEMALE: 12V 300MA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-FEMALE: 12V 300MA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12v 300ma |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12v 300ma |
|
Gcr-rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12v 300ma |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12v 300ma |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12v 300ma |
|
Gcr-rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12v 300ma |
