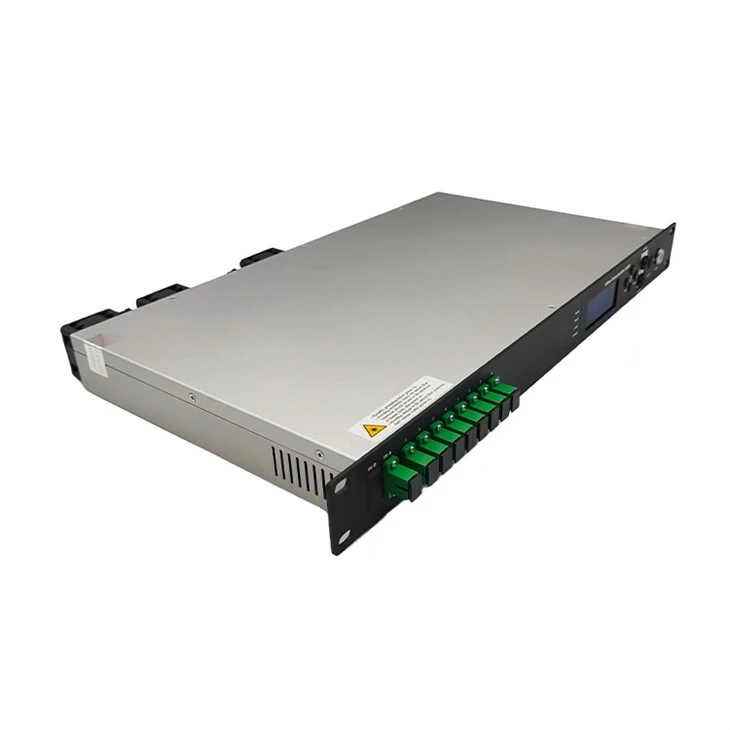

Produktöversikt
GCA 6051-YZ optisk förstärkare använder väl-känd hög-erbium-ytterbium co-dopad dubbelklädd fiber och lågbruspumplaser. Den har en pålitlig kretsdesign och effektiv värmeavledningsdesign. Den maximala totala uteffekten för hela maskinen kan nå +36dBm, och den stöder upp till 32 utgångar, med valfri optisk switch, CWDM och RF-detektion. Den tillhandahåller programvara för SNMP-protokoll för nätverkshantering och WEB-nätverkshantering, lämplig för förstärkt överföring av nedströms 1550nm optisk signal i FTTH-nätverk.
Blockdiagram
Teknikparameter
|
Punkt |
Enhet |
Teknikparametrar |
Anmärkning |
|
|
Driftsbandbredd |
nm |
1545 - 1565 |
||
|
Optisk ingångseffektområde |
dBm |
-5-+10 |
||
|
Maximal optisk uteffekt |
dBm |
36 |
||
|
Uteffektstabilitet |
dBm |
±0.5 |
||
|
Bullerfigur |
dB |
Mindre än eller lika med 6,0 |
Optisk ingång power0dBm |
|
|
Returförlust |
Input |
dB |
Större än eller lika med 45 |
|
|
Produktion |
dB |
Större än eller lika med 45 |
||
|
Optisk anslutningstyp |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Större än eller lika med 50 |
Provskick enligt GT/T 184-2002 |
|
|
C/CTB |
dB |
Större än eller lika med 63 |
||
|
C/CSO |
dB |
Större än eller lika med 63 |
||
|
Strömförsörjningsspänning |
V |
AC160V - 250V(50 Hz),DC48V |
||
|
Energiförbrukning |
W |
Mindre än eller lika med 65 |
|
|
Drifttemperaturområde |
grad |
-10 - +45 |
|
|
Förvaringstemperaturintervall |
grad |
-30 - +70 |
|
|
Maximal relativ luftfuktighet i drift |
% |
Max 95 % Ingen kondens |
|
|
Dimensionera |
mm |
437(L)×442(W)×44(H) |

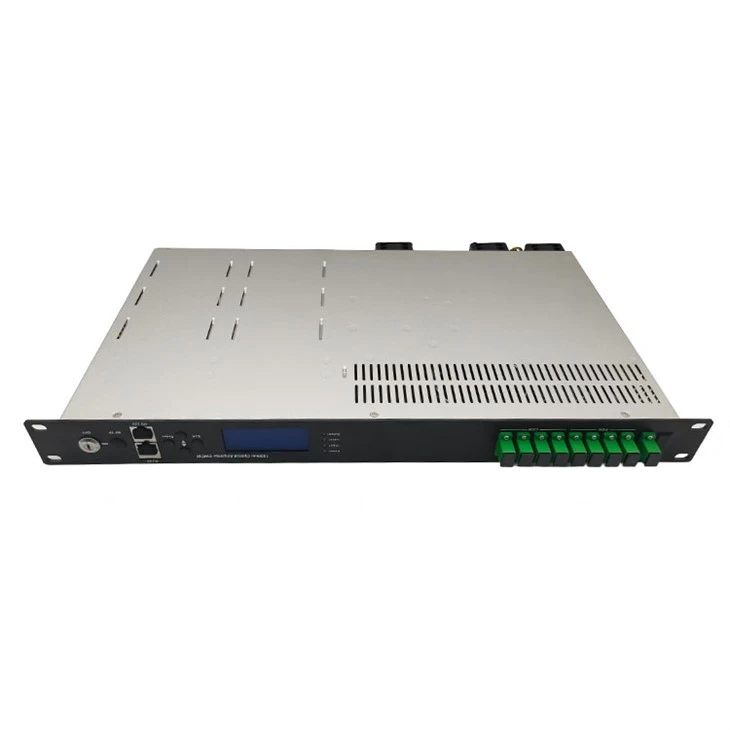

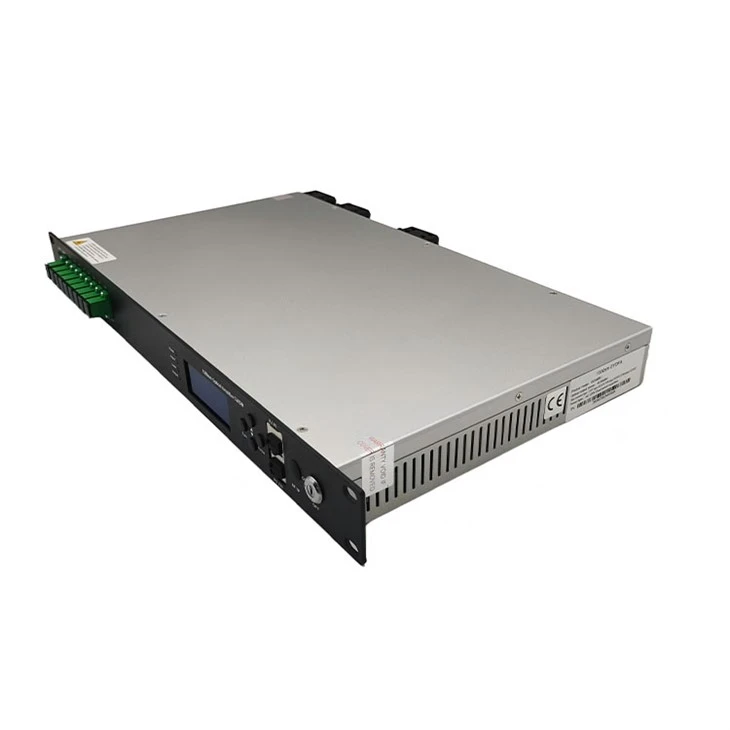

Beskrivning av frontpanelen
|
1. Strömindikator: En strömkälla fungerar – gul; två omkopplande nätaggregat fungerar – grönt. |
|
2. Strömindikator för optisk ingång: Denna lampa tänds när den optiska ineffekten är > -10dBm. |
|
3. Indikator för pumpens arbetsstatus: Rött ljus betyder att pumpen inte fungerar, men maskinparametrarna är normala; blinkande rött ljus betyder att maskinen har gått sönder, relaterad felorsak se larmmenyn i displaymenyn; grönt ljus betyder att pumpen fungerar normalt |
|
4. Indikator för optisk uteffekt: Denna lampa tänds när den optiska uteffekten är > +10dBm. |
|
5. 160×32 punkter-matris LCD-skärm |
|
6. Visa knappen för att avsluta eller avbryta i inställningsmenyn. |
|
7. Visa upp- eller ökningsknappen i inställningsmenyn. |
|
8. Visa ned- eller minskningsknappen i inställningsmenyn. |
|
9. Visa enter-tangenten i inställningsmenyn. |
|
10. Växlingsnyckel för pumplaser: "PÅ" betyder att pumplasern är öppen och "AV" betyder att pumplasern är stängd. Se till att nyckeln är på "OFF"-läget innan strömmen slås på. Efter att ha klarat självtestet-, vrid nyckeln till "ON"-läget enligt meddelandet som visas. |
|
11. Optisk signalingång |
|
12. Optisk signalutgång |

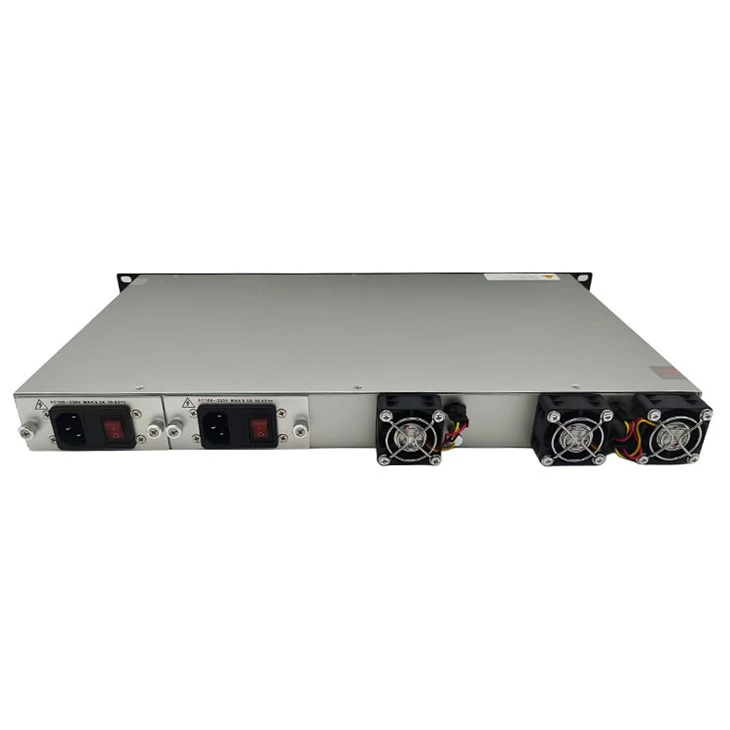

Bakre panel Beskrivning
|
1. Fläktuttag. |
2. RS232-gränssnitt. |
|
3. AC 220V-ingångsporten på strömförsörjningen 1. |
4. Strömförsörjningens säkring 1. |
|
5. Strömbrytaren 1. |
6. AC 220V-ingångsporten på strömförsörjningen 2. |
|
7. Strömförsörjningens säkring 2. |
8. Strömbrytaren 2. |
|
9. Markbult på chassit |
10. LAN-gränssnitt |
