Beskrivning
54 till 2150 MHz DBS, OTA, CATV linjedriven förstärkare med 14 dB framåtförstärkning och passiv subbandretur.
SITUATION
DBS och CATV eller Over The Air-signaler krävs på flera platser anslutna via koaxialkabel.
LÖSNING

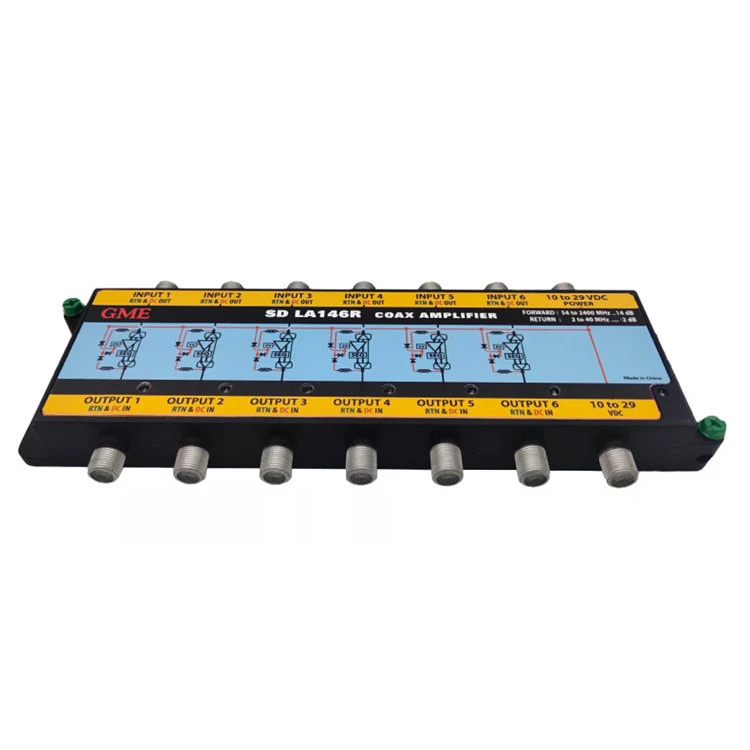

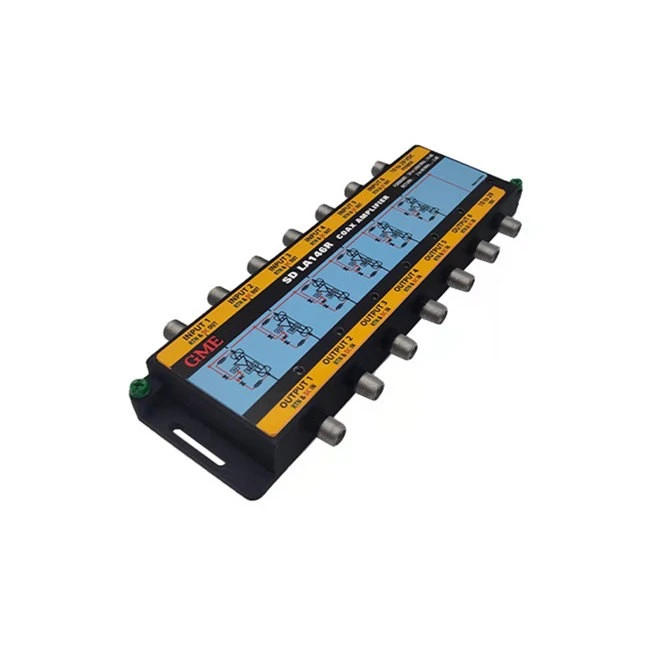

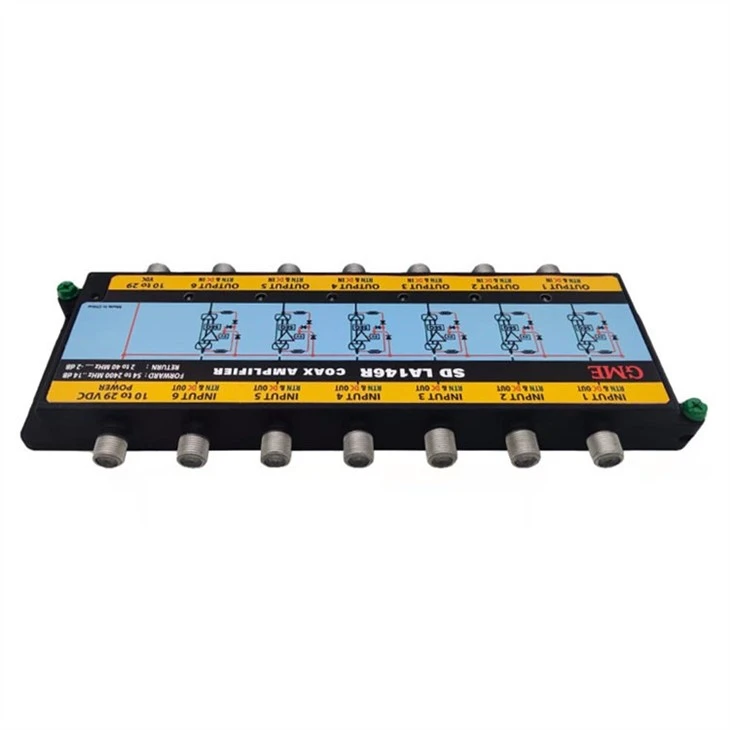

Modell LA146R 6 ingångskoaxialförstärkare med returväg kan koaxialförsörjas från varje RF-utgångskontakt. Modell LA146R-T inkluderar en extern strömkälla för direkt strömförsörjning. En energibesparande funktion gör att förstärkaren fungerar effektivt vid 12 till 29 volt.
Specifikation
|
Ursprungsort: Guangdong, Kina |
|||||
|
Modellnummer: GDAMP-038 (LA146R) |
|||||
|
Punkt |
Min |
Typ |
Max |
Enhet |
Skick |
|
Antal ingångar |
|
6 |
|
|
SAT 1 till SAT 6 |
|
Antal utgångar |
|
6 |
|
|
UT 1 till UT 6 |
|
Ingångsfrekvensområde |
250 |
|
2150 |
MHz |
|
|
Vinst på 2150 |
13 |
|
15 |
dB |
|
|
Lutning 250 till 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Nominell impedans |
|
75 |
|
Ω |
|
|
Returförlust (ingång och utgång) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Isolering |
30 |
|
|
dB |
Med signal applicerad på valfri ingång och utgången som referens; isoleringen uppmätt på alla andra utgångar kommer att vara större än |
|
DRIVA |
|
|
|
|
|
|
Strömförsörjning |
|
|
|
|
Två stycken 20 Volt 1 A matningar |
|
Spänning applicerad på utgångskontakterna |
10 |
|
28 |
Vdc |
Varje enskild förstärkare kommer att fungera enligt specifikation när spänning appliceras på varje förstärkares utgångskontakt och kommer att vara det |
|
Spänning in i ingångskontakterna |
10 |
|
28 |
Vdc |
Varje enskild förstärkare fungerar enligt specifikation när spänning läggs på ingångskontakten. Spänning visas inte |
|
20 Volt appliceras på DC LNB-porten |
|
20 |
|
|
Denna spänning kommer att driva alla sex förstärkare och 20 volt kommer att finnas vid ingångskontakten på varje förstärkare. Ingen spänning |
|
20 Volt appliceras på DC AMP-porten |
|
|
|
|
Denna spänning kommer att driva alla sex förstärkare. Ingen spänning kommer att finnas på ingången eller utgången på förstärkarna |
|
20 volt till DC LNB-porten |
|
20 |
|
Vdc |
20 Volt som appliceras på DCLNB-porten kommer att passera till DC-porten |
|
DC AMP port till DC port ström |
1.5 |
|
|
A |
|
|
Peak Applied Voltage |
|
|
28 |
Vdc |
Måste överleva när den appliceras på någon eller alla portar i mindre än eller lika med 24 timmar. |
|
DC Current Pass Range |
0 |
|
1.5 |
A |
|
|
DC-motstånd |
|
|
0.2 |
Ohms |
Gäller inte kabel |
|
DC spänningsfall |
|
|
0.4 |
Vdc |
Gäller inte kabel |
|
DiSEq |
|
|
|
|
|
|
DiSEqC frekvensområde |
17.6 |
22 |
26.4 |
kHz |
Måste godkännas utan försämring eller förvrängningar. |
|
Se Eutelsat DiSEqC 2.0 Spec. |
|||||
|
DiSEqC-enhetsimpedans |
1000 |
|
|
Ω |
Impedansen enheten uppvisar med avseende på jord. Över DiSEqC-frekvensområdet |
|
DiSEqC genom impedans |
|
|
1 |
Ω |
Impedansen enheten har i genomgångsbanan. Över DiSEqC-frekvensområdet. |
|
ETC-styrord för 13/18-växling |
|
|
|
|
Måste godkännas utan försämring eller förvrängningar. Deras närvaro får inte påverka RF-prestandan. |
|
Se EchoStar 13/18 Switch Box Funktion Spec. |
|||||
