Beskrivning

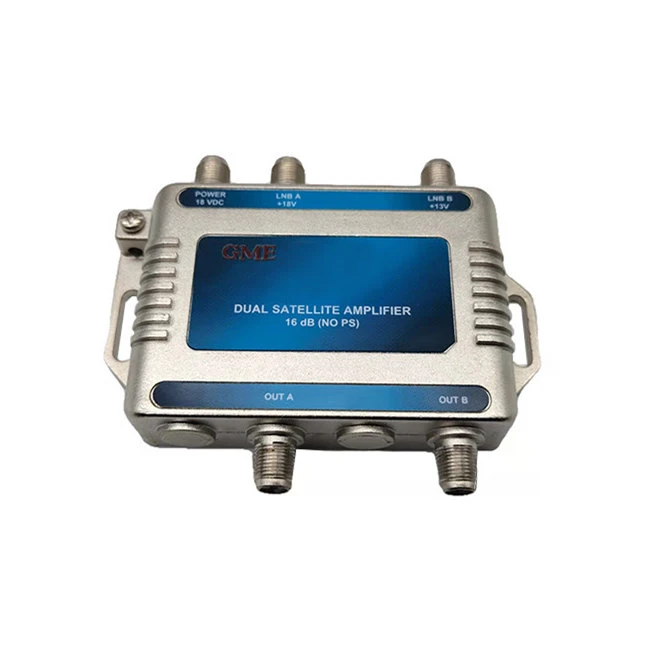

Dual Satellite If Amplifier, DBS 950 till 2150MHz-signaler från LNB:er eller switchar behöver förstärkas till fotavståndsmottagare.

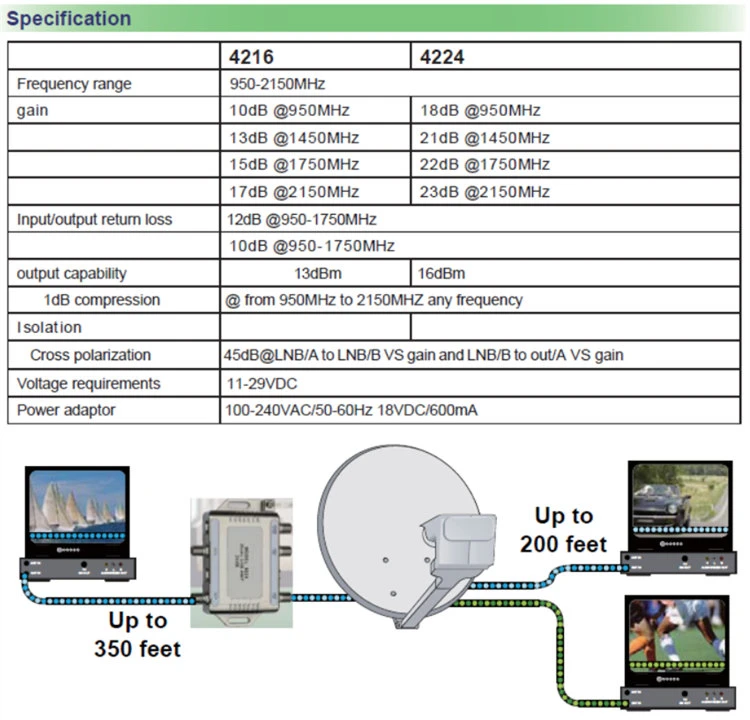

Specifikation

Ursprungsort: Guangdong, Kina
Modellnummer: GDAMP-025 (4216)
PUNKT	TYPISK	QC GRÄNS	TESTVILLKOR
1. PASSBAND			950 ~ 2150 MHz
2. VINST	10 dB	9 dB MIN	VID 950 MHz
	12dB	10 dB MIN	VID 1200 MHz
	13dB	11 dB MIN	VID 1450 MHz
	15dB	12 dB MIN	VID 1750 MHz
	17 dB	15 dB MIN	VID 2150 MHz
3. RETUR FÖRLUST (INGÅNG)	- 14 dB	-12 dB MIN	950 ~ 1750 MHz
	- 12 dB	-10 dB MIN	1750 ~ 2150MHz
(PRODUKTION)	- 15dB	- 12 dB MIN	950 ~ 1750 MHz
	- 12 dB	- 10 dB MIN	1751 ~ 2150MHz
4. ISOLERING (LNB/A TILL LNB/B)	- 45 dB	- 40 dB MIN	950 ~ 1750 MHz
	- 42 dB	- 38 dB MIN	1751 ~ 2150MHz
(UT TILL UT)	- 47 dB	- 40 dB MIN	950 ~ 1750 MHz
	- 42 dB	- 38dB MIN	1751 ~ 2150MHz
(KORSPOLARISERING: LNB/A TILL UTGÅNG OCH ÖKNING OCH LNB/B TILL UTGÅNG OCH ÖKNING)	- 47 dB	- 43 dB MIN	950 ~ 1750 MHz
	- 45 dB	- 40dB MIN	1751 ~ 2150MHz
5. UTSKRIFTSFUNKTION	13 dBm	10 dBm MIN	1 dB KOMPRESSION
		VID FRÅN 950 MHz TILL 2150MHz ALLMÄN FREKVENS
6. BULLER	7,2dB	8,5dBMAX	950-2150MHz
7. LNB UTSPRÄNNING		LNB A: +18VDC LNB B: +13VDC	PÅ ADAPTER
8. AKTUELL FÖRBRUKNING	150 mA	130-185mA	vid 18.0VDC, exklusive LNB-ström.
9. KONTAKT		F TYP KVINNA	ALL PORT
10. IMPEDANS		75 OHM	ALL PORT
