Beskrivning

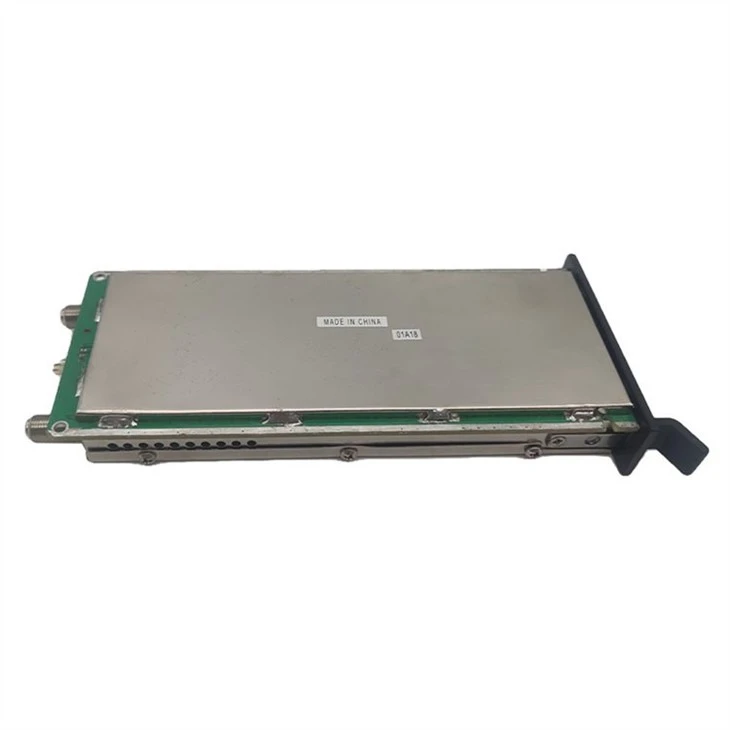

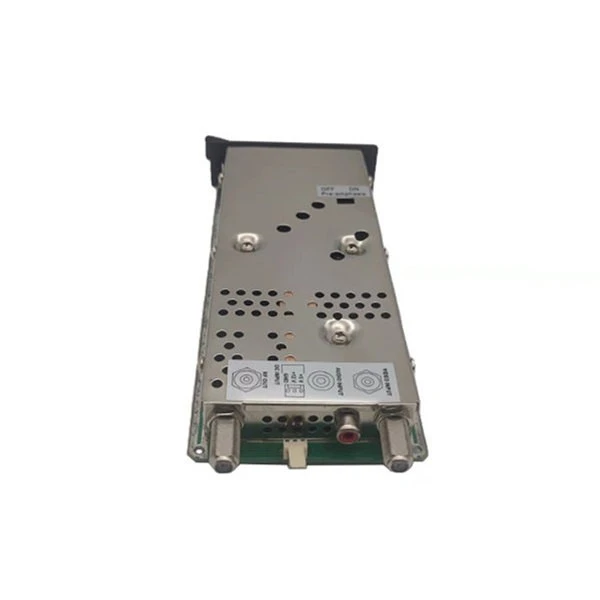

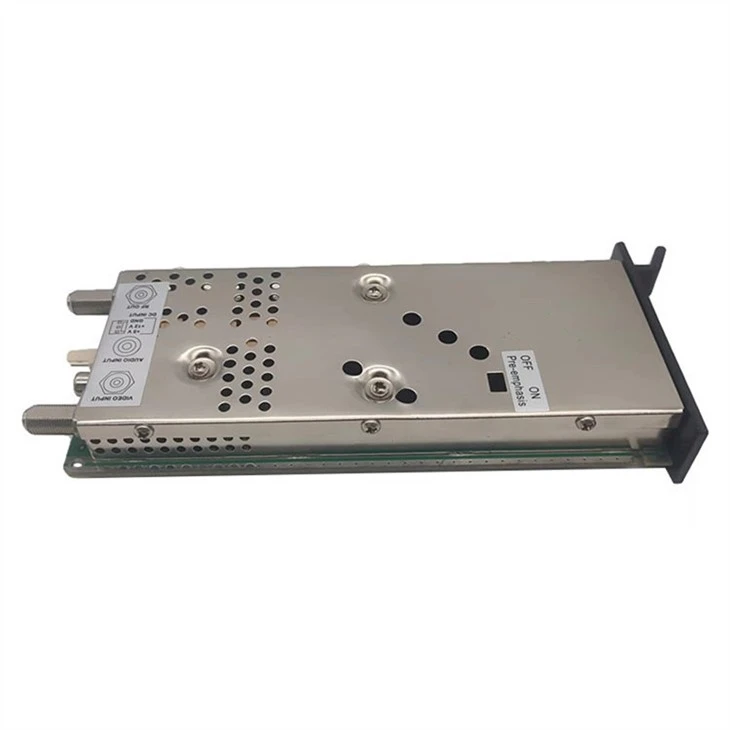

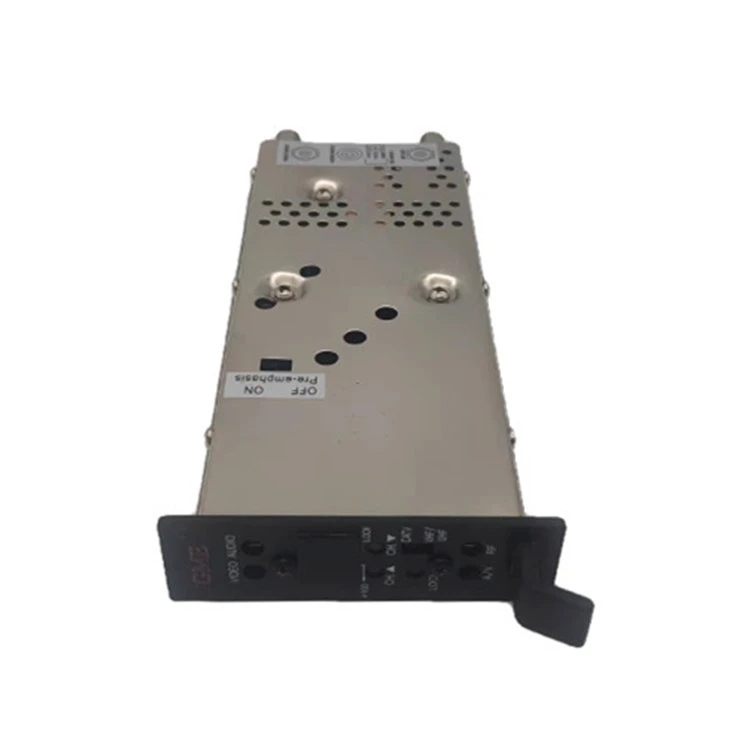

Modulär Agile TV Channel Modulator MATCM-45 är en mikroprocessorstyrd återutsändningskvalitet, syntetiserad faslåst loop, frekvensagil CATV/TV-tv-modulator. Den dubbla konverteringen och överlägsna SAW-filtreringen ger närliggande kanalkompatibilitet och falska fria utdata. MATCM-45 ger en utgångsnivå på 45dB från 50 till 864MHz inklusive CATV- och TV-frekvenser. Kanaliseringskonfigurationen kan ändras med upp/ned-knapparna på frontpanelen.
- Dubbel heterodyn konvertering
- 45dBmV minimum @50-864MHz
- Automatiska banddelningsfilter för överlägset förhållande mellan bärare och brus
- SAW filtrerad
- Stöder TV, CATV, frekvens och låsfunktion
- FCC frekvensoffset med automatisk inställning
- Pre-betonomkopplare tillgänglig från sidopanelen för infogning av komposit BTSC-stereosignal.
Specifikation
|
Ursprungsort: Guangdong, Kina |
|||
|
Modellnummer: GDM-007 (MATCM-45) |
|||
|
PUNKT |
TYPISK |
QCLIMIT |
TESTVILLKOR |
|
RF UT |
|||
|
Frekvensintervall |
|
|
54 - 864 MHz |
|
FCC Frequency Offsets |
|
Automatisk |
+12.5KHz, +25KHz eller Ingen som krävs för varje kanal +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
Utgångskanaler |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Utgångsnivå |
|
+45 dBmV Min. |
|
|
Utgångsnivåkontroll |
|
>10 dB |
|
|
Utgångsimpedans |
|
75 Ohm |
|
|
Bildbärarfrekvens |
|
65 KHz |
|
|
Inter - operatörsfrekvens |
|
65 KHz |
|
|
P/S Carrier Ratio |
|
-11 - -30dB min. |
|
|
Intilliggande Channel Beat (-4,5MHz) |
|
-60 dB Min. |
Över förstärkningskontrollområdet |
|
Passband Flatness |
|
61,5 dB P/V Max. |
|
|
Falskt- |
|
|
@Output Level Set 45dBmV |
|
I Band |
|
-60 dB Min. |
A/V-förhållande @-15dBc |
|
Ut ur bandet |
|
-58 dB Min. |
@ 54 - 864 MHz |
|
Kanalselektivitet |
|
|
A/V-förhållande @-15dBc |
|
Fv - 6.00MHz |
|
55 dB Min. |
|
|
Fv - 3.58MHz |
|
55 dB Min. |
|
|
Fv - 2.42MHz |
|
55 dB Min. |
|
|
Fv - 1.50MHz |
|
55 dB Min. |
|
|
Fv- 1.25MHz |
|
30 dB Min. |
|
|
Intermodulationsdistorsion |
|
57 dBc Min. |
Visuell bärare @45dBmV |
|
3 Tone 920 Beat |
|
|
Ljudbärare @-15dBc Fa +3.58MHz @-17dBc |
|
Resterande FM |
<2 KHz |
|
Toppavvikelse @10KHz span |
|
BÄRARE / BULLER |
|
60dB Min. |
|
|
Output Return Loss |
|
-3 dB Min. |
@54 - 864MHz |
|
I PUT |
|||
|
VIDEO |
|
|
|
|
Videoingångsimpedans |
|
75 ohm |
|
|
Max videomodulationsdjup |
|
87,5 % Min. |
Ingångsnivå 0,8Vp-s |
|
Videoingång @87,5 % modulering |
|
1+0.4 , -0,3 Vp-p |
|
|
C/L fördröjning |
|
0±50 ns |
Video 87,5% modulering, testsignal med TSG95 NTSC NTC7 cmpst. |
|
Differential Dhase |
|
Mindre än eller lika med 5 grader |
Testsignal med TSG95 NTSC NTC7 cmpst. |
|
Videoingång returförlust |
|
-18 dB Min. |
Till 4,2MHz |
|
AUDIO |
|
|
|
|
Ljudingångsimpedans |
|
10 Kohm |
Osans |
|
Ljudavvikelse |
|
260mV RMS Max. |
@±25KHz PK iv/800Hz ton |
|
Ljudför-betoning |
|
75 u sek |
AV/AV-brytare vald |
|
ALLMÄN |
|||
|
Kontakttyp: VIDEO IN/RF OUT |
|
F TYP |
|
|
Kontakttyp: AUDIO IN |
|
RCA TYP |
|
|
DC Power Input-t |
|
|
|
|
+12V / 280mA |
|
±0,2 VDC |
|
|
+5V / 400mA |
|
±0,2 VDC |
|
|
Driftstemperatur |
|
|
@ O grad Till +50 grad |
|
Storlek |
|
|
B(2,5 CM) * H(8,9 CM) * D(21,5) |
|
Vikt |
|
|
0,38 kg |
