Beskrivning
CT-SAW860 är en hel-ljud-/videomodulator som tillhandahåller en modulerad video- och RF-bärvågsutgång på en fast kanal från 54MHz till 860MHz.
SAW Filtered Audio Video Modulator accepterar video med standardpolaritet på en nivå på 0,7-2,5 Vp-p från videokällor som en satellitmottagare, demodulator, TV-kamera, DVD-spelare eller videobandspelare.

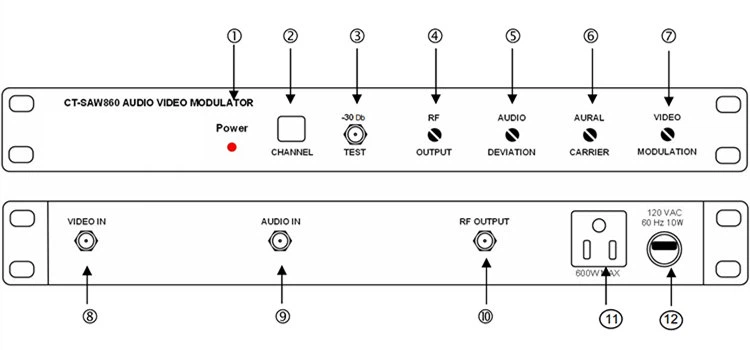

Enheten tillhandahåller video-, färg- och ljudsignaler av hög kvalitet på alla oanvända kanaler inom ett MATV-, SMATV- eller CATV-system med sluten krets. För enkel användning finns alla nivåkontroller på frontpanelen.
Specifikation
|
Ursprungsort: Guangdong, Kina |
|
|
Modellnummer: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Utgångskanaler |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Utgångsnivå |
+55 dBmV (minst) |
|
3. Utgångsnivåintervall |
13 dB |
|
4. A/V-bärarförhållande |
-7dB till -22dB |
|
5. Falsk utgång |
-60 dB under videobäraren (@A/V-bärvågskvot -15 dB, utnivå: +55dBmV) |
|
6. Frekvensnoggrannhet/stabilitet |
±5 KHz |
|
7. Utgångsimpedans |
75 Ohm |
|
8. Utgångsförlust |
9 dB |
|
VIDEO |
|
|
1. Videoingångsnivå |
0,7 Vp-p minimum @87,5% Modulation |
|
2. Differentiell vinst |
<5% (10 to 90% APL) |
|
3. Differentialfas |
<5˚ (10 to 90% APL) |
|
4. Hum and Noise |
-60 dB @87,5 % Modulering |
|
5. Förhållande mellan visuell bärare och brus |
60 dB @ 4 MHz BW |
|
6. Frekvenssvar |
±1,7 dB (30 Hz till 4,2 MHz) |
|
AUDIO |
|
|
1. Ingångsnivå |
0,8 Vp-p för ±25 KHz avvikelse |
|
2. Ingångsimpedans |
600 ohm obalanserad |
|
3. Pre-Betoning |
75 µSek |
|
ALLMÄN |
|
|
1. Strömingångsområde |
120 VAC, 60 Hz |
|
2. Driftstemperatur |
32 ˚F ~ 122 ˚F |
|
3. Anslutningar |
Alla "F" Typ |
|
MEKANISK |
|
|
1. Mått |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Vikt |
4,3 lbs |

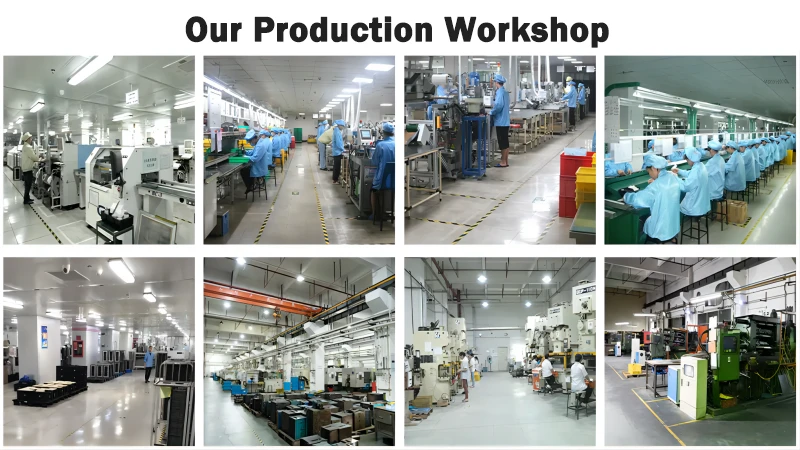

Goodmind Electronics (Shenzhen) Co., Ltd. grundades 1992 med ett registrerat kapital på 18 miljoner US-dollar. Den egna fabriken ligger i Shenzhen och har mer än 1000 anställda. Det är ett-högteknologiskt företag som integrerar FoU, produktion, försäljning och service. Företaget är specialiserat på antenn/nätverkskommunikation/Bluetooth/AV-tillbehör/smarta hem/biltillbehör som tillverkar ett professionellt företag. Fabriken är vertikalt integrerad. Fabriken har plastbearbetning, metallstämpling, zinkgjutning, SMT, DIP och monteringscenter. Företaget har stark finansiell styrka, professionellt FoU-team, utmärkt tillverkningsutrustning och lean manufacturing och är dedikerade till att skapa högkvalitativa-produkter åt kunder.
Vad är en SAW-filtrerad ljudvideomodulator?
En SAW Filtered Audio Video Modulator är en enhet som vanligtvis används i analoga TV-system för att sända ljud- och videosignaler. Den använder ett Surface Acoustic Wave-filter (SAW) för att exakt forma och filtrera den modulerade signalen, vilket säkerställer överensstämmelse med specifika frekvensstandarder och minskar störningar.
Hur fungerar ett SAW-filter i detta sammanhang?
Ett Surface Acoustic Wave (SAW) filter är en akustisk vågenhet som filtrerar och behandlar elektroniska signaler vid radiofrekvenser. I den här modulatorn hjälper den till att förfina ljud-videosignalens frekvensegenskaper, vilket säkerställer att den håller sig inom det angivna frekvensspektrumet och minimerar störningar.
Vad är syftet med ett SAW-filter i en ljudvideomodulator?
SAW-filtret i modulatorn tjänar till att forma och filtrera den modulerade signalen. Det hjälper till att uppfylla specifika frekvensstandarder, förhindra störningar med intilliggande kanaler och förbättra den övergripande kvaliteten på den överförda ljud--videosignalen.
SAW Filtered Audio Video Modulator
En SAW (Surface Acoustic Wave) Filtered Audio Video Modulator är en enhet som används i analoga tv-system för att sända ljud- och videosignaler. Den innehåller ett SAW-filter, som är en akustisk vågenhet, för att exakt forma och filtrera den modulerade signalen. Detta hjälper till att säkerställa överensstämmelse med specifika frekvensstandarder och minskar störningar.
Är denna typ av modulator fortfarande relevant med övergången till digitala sändningar?
Med den utbredda övergången till digital sändning blir traditionella analoga ljud-videomodulatorer med SAW-filter mindre vanliga. Digitala sändningssystem använder ofta mer avancerade modulerings- och kodningstekniker.
Hur adresserar modulatorn störningar från intilliggande kanaler?
SAW-filtret är avgörande för att minska störningar från intilliggande kanaler eller oönskade signaler. Det säkerställer att den modulerade signalen håller sig inom det tilldelade frekvensområdet, vilket minimerar risken för störningar.
FAQ
F: Kan en SAW-filtrerad ljudvideomodulator hantera flera kanaler?
S: Ja, beroende på dess design och specifikationer kan en modulator hantera flera kanaler. Det är mycket viktigt att kontrollera enhetens kapacitet och säkerställa överensstämmelse med regionala sändningsstandarder.
F: Hur säkerställer jag kompatibilitet med regionala sändningsstandarder?
S: Det är viktigt att rådgöra med tillverkare eller leverantörer för att säkerställa att SAW Filtered Audio Video Modulator överensstämmer med de specifika sändningsstandarderna och föreskrifterna i din region.
F: Finns det löpande stöd för underhåll och uppgraderingar för denna typ av utrustning?
S: När analoga sändningssystem fasas ut kan stödet för underhåll och uppgraderingar av traditionella analoga modulatorer bli begränsat. Överväg att gå över till digitala lösningar för långsiktig lönsamhet.-
