Beskrivning

• Bredbandsfrekvensområde 40 upp till 2300MHz Högpresterande SMD multi-printed-kretskortsdesign säkerställer hög port-till-portisolering för att ge falskt bärarskydd och för att minimera oönskad kanalinteraktion, vilket minskar bildförvrängning.

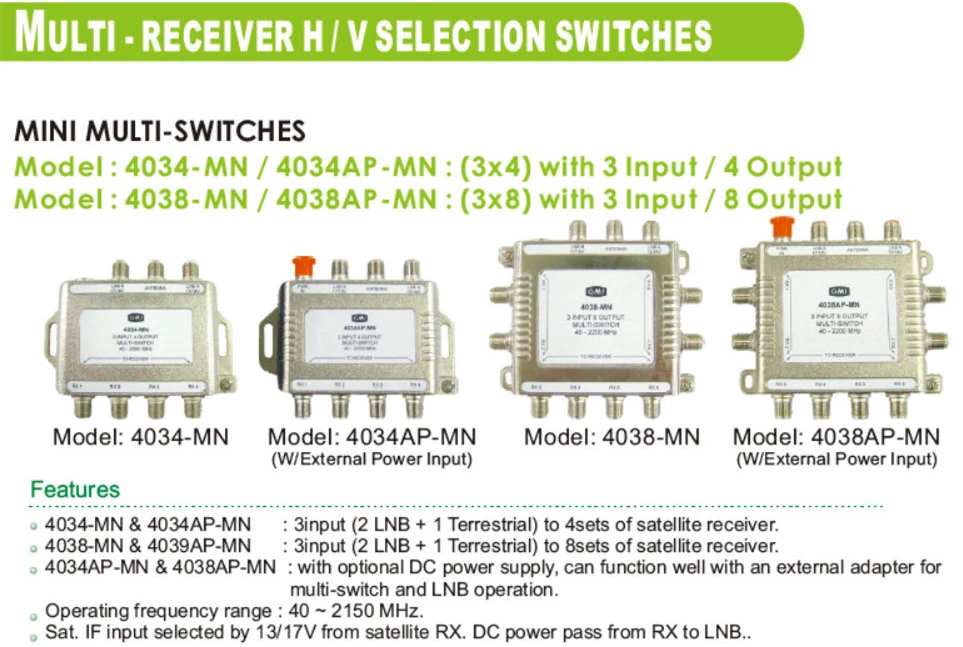

• 3X4 Digital Multiswitch Portar för returförlust med hög uteffekt speciellt designade för MDU-nätverk och applikationer för flera abonnenter minskar mikroreflektioner, förbättrar dataåterställning och minskar övertonsförvrängningar.

• Enkel gränssnittsdesign av F-typ ger satellit- och antennsignaler som kan dirigeras till 4 eller 8 utgångar.

• Hög-PIN-diodmatris minskar polaritetsöverföringstiden och digitala artefakter som ger konsekvent bildkvalitet.

• Antennsignal kombineras med satellit på utgång (vissa modeller), vilket eliminerar extern kombination, vilket minskar kostnader och skräp.

• Kompatibel med direkt till hem-satellittjänster som tillhandahåller spännings- och tonväxling för val av polaritet.

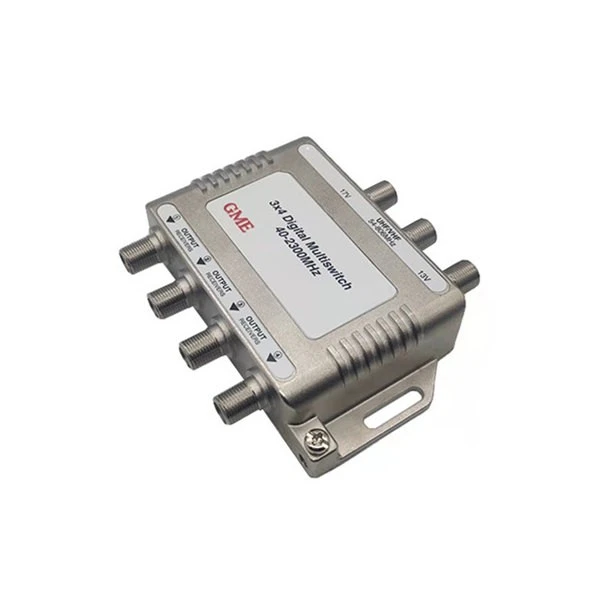

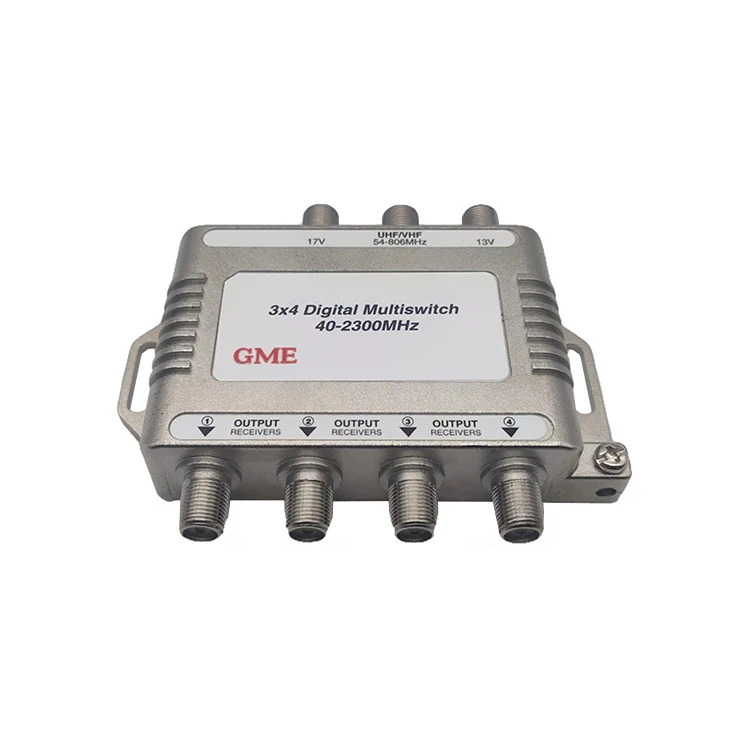

• 3X4 Digital Multiswitch kompatibel med Dish och DirectV.

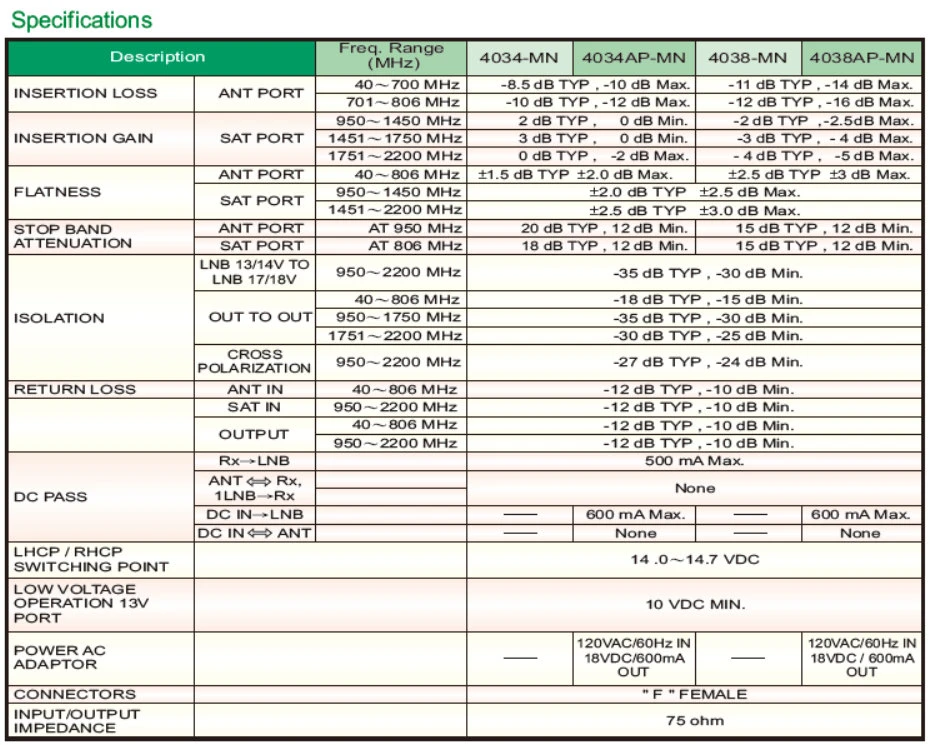

Specifikation

Ursprungsort: Guangdong, Kina
MODELLNR: GDMS-001 (4034MN)
Beskrivning		Frekv. Räckvidd (MHZ)
INFÖRINGSFÖRLUSTER	ANT PORT	40~700 MHz	-8,5 dB TYP, -10 dB Max.
INFÖRINGSFÖRLUSTER	ANT PORT	701~806 MHz	-10 dB TYP, -12 dB Max.
INFÖRINGSVINK	SAT PORT	950~1450 MHz	2 dB TYP, O dB Min.
		1451~1750 MHz	3 dB TYP, O dB Min.
		1751~2200 MHz	0 dB TYP, -2 dB Max.
FLATHET	ANT PORT	40~806 MHz	±1,5 dB TYP +2.0 dB Max.
	SAT PORT	950~1450 MHz	+2.0 dB TYP +2.5 dB Max.
	SAT PORT	1451~2200 MHz	+2.5 dB TYP ±3,0 dB Max.
SLUTA BAND	ANT PORT	VID 950 MHz	20 dB TYP, 12 dB Min.
FÖRSVAGNING	SAT PORT	AT 806 MHz	18 dB TYP, 12 dB Min.
ISOLERING	LNB 13/14V TO	950~2200 MHz	-35 dB TYP, -30 dB Min.
	LNB 17/18V	950~2200 MHz	-35 dB TYP, -30 dB Min.
	UT TILL UT	40~806 MHz	-18 dB TYP, -15 dB Min.
		950~1750 MHz	-35 dB TYP, -30 dB Min.
		1751~2200 MHz	-30 dB TYP, -25 dB Min.
	KORSA	950~2200 MHz	-27 dB TYP, -24 dB Min.
	POLARISERING	950~2200 MHz	-27 dB TYP, -24 dB Min.
RETUR FÖRLUST	ANT IN	40~806 MHz	-12 dB TYP, -10 dB Min.
	SATT I	950~2200 MHz	-12 dB TYP, -10 dB Min.
	PRODUKTION	40~806 MHz	-12 dB TYP, -10 dB Min.
	PRODUKTION	950~2200 MHz	-12 dB TYP, -10 dB Min
DC PASS	Rx-LNB		500 mA Max.
	ANTRx,		Ingen
	1LNB→Rx		Ingen
	DC IN-LNB
	DC INANT		-
LHCP/RHCP			14,0~14,7 VDC
VÄXELPUNKT			14,0~14,7 VDC
LÅG SPÄNNING			10 VDC MIN.
DRIFT 13V
HAMN
POWER AC	-
ADAPTER	-
KONTAKTER	"F" KVINNA
INPUT/OUTPUT	75 ohm
IMPEDANS	75 ohm
