Beskrivning
Den rackmonterade MSR-516 är kompatibel med DIRECTV fas tre diskmottagningssystem genom att tillåta 4 LNB-ingångar och 1 antenn och tillhandahålla 16 utgångar. 5X16 rackmonterad satellit-multiomkopplare En konstant 22 kHz-ton ges på 2 av ingångsportarna och 14 eller 18 strömbrytare för interna LNB- och likströmsströmbrytare.

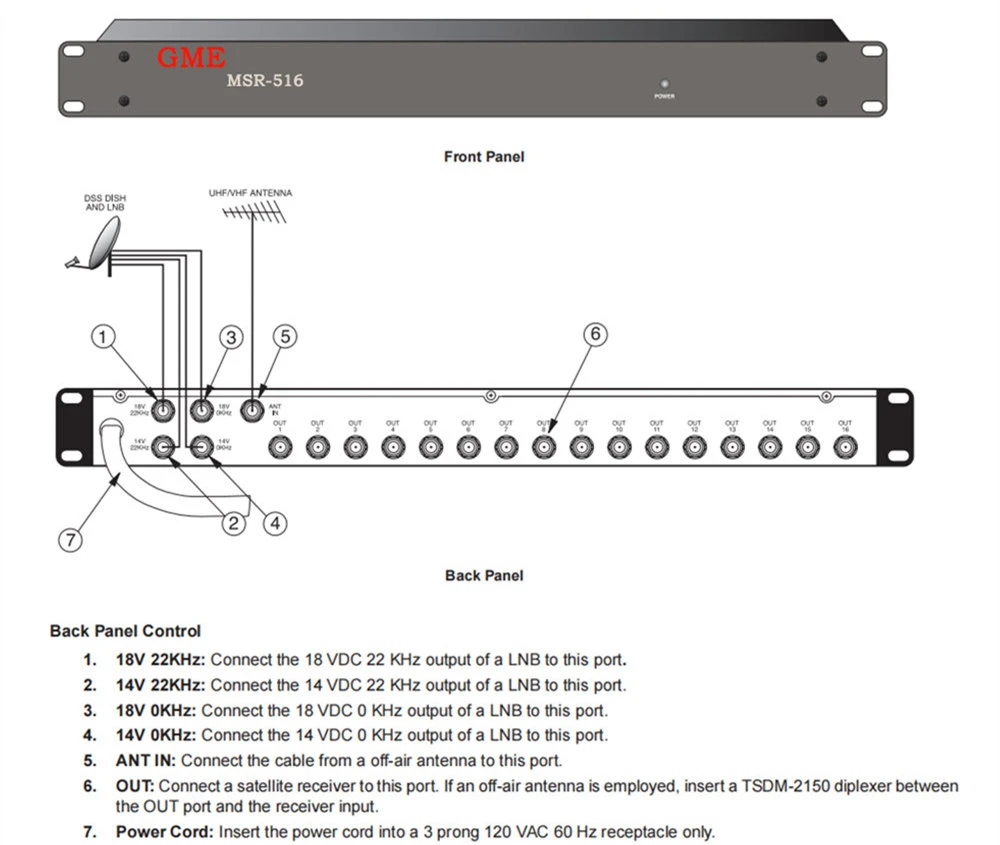

- Enkel gränssnittsdesign med 5 ingångar ger 4 satellitpolaritetsingångar plus 1 off-air antenn och 16 utgångar, för snabb installation.
- 5X16 rackmonterad satellit multiswitch Brett frekvensområde 40~2150MHz.
- Kompatibel med DIRECTV Phase III och andra mottagningssystem som använder 22kHz tonväxling PIN-diodmatris minskar polaritetsöverföringstiden och digitala artefakter, vilket ger konsekvent bildkvalitet.
- 14 eller 18 DC volt och 22 kHz ton tillhandahålls för att driva LNB:n och genomföra intern omkoppling Inbyggd-förstärkare kompenserar för insättningsförluster, vilket minskar behovet av extern förstärkning. Kraftig-tung högeffektiv intern strömförsörjning eliminerar alltför höga krav på strömförbrukning på mottagare.
Specifikation
|
Ursprungsort: Guangdong, Kina |
|||
|
Modellnummer: GDMS-003-2 (MSR-516) |
|||
|
PUNKT |
TYPISK |
QC GRÄNS |
TESTVILLKOR |
|
FREKV. RÄCKVIDD |
|
|
|
|
ANT IN |
|
|
54~806 MHz |
|
SATT I |
|
|
950~2150 MHz |
|
UT |
|
|
54~2150 MHz |
|
INFÖRINGSFÖRLUSTER / (MYRA IN) |
0 dB |
-1,5 dB Max. |
54 ~ 550 MHz |
|
0 dB |
-2,5 dB Max. |
551 ~ 806 MHz |
|
|
GAIN (SAT IN) |
4dB |
2 dB Min. |
950 ~ 1750 MHz |
|
2 dB |
0 dB Min |
1751 ~ 2150 MHz |
|
|
ISOLERING |
|
|
|
|
KORSPOLARISERING |
- 30 dB |
- 25 dB min. |
950 ~ 2150 MHz |
|
UT TILL UT |
- 15 dB |
- 14 dB min. |
54 ~ 806 MHz |
|
- 30 dB |
- 28 dB min. |
950 ~ 2150 MHz |
|
|
SATT I ATT SATT I |
- 40 dB |
- 35 dB min. |
950 ~ 2150 MHz |
|
STOPPA BANDDÄMPNING |
2 0 dB |
15 dB Min |
ANT PORT @ VID 950 MHz |
|
|
2 0 dB |
15 dB Min |
SAT-PORT @ PÅ 806 MHz |
|
RETUR FÖRLUST |
|
|
|
|
INPUT/OUTPUT |
- 6 dB |
- 5dB min |
54 ~ 806 MHz |
|
- 10 dB |
- 8 dB min |
950 ~ 1450 MHz |
|
|
- 8 dB |
- 6 dB min |
1451 ~ 2150 MHz |
|
|
INMATNINGSKAPACITET |
|
|
|
|
(1 dB KOMPRESSION) |
|
|
|
|
ANT IN |
108 dBuV |
106 dBuV Min |
VID 67,25 MHz INGÅNG |
|
SATT I |
110 dBuV |
108 dBuV Min |
VID 950 MHz INGÅNG |
|
LHCP/RHCP-VÄNDNINGSPUNKT |
|
14,0~15,0VDC |
|
|
MULTI-SW 22KHz SWITHING POINT |
|
150~300Vp-s |
Square Wave testsignal |
|
|
|
|
Ingen mekanisk |
|
UTGÅNG 22KHz SINGNAL |
|
|
|
|
KARAKTERFREKV. |
|
22±4KHz |
|
|
AMPLITUD |
|
650±250mVp-sid |
|
|
SPÄNNING/STRÖM BIAS |
|
|
|
|
FAST LNB BIAS SPÄNNING |
|
|
|
|
13V/0KHz 13V/22KHz PORT |
|
12,8~13,5VDC |
0~300mA |
|
18V/0KHz 18V/22KHz PORT |
|
17,9~18,9VDC |
0~450mA |
|
STRÖMINGÅNG |
|
120VAC±10% 60Hz |
|
|
KONTAKT |
|
"F" Typ hona |
ALLA HAMNAR |
|
IMPEDANS |
|
75 Ohm |
ALLA HAMNAR |
