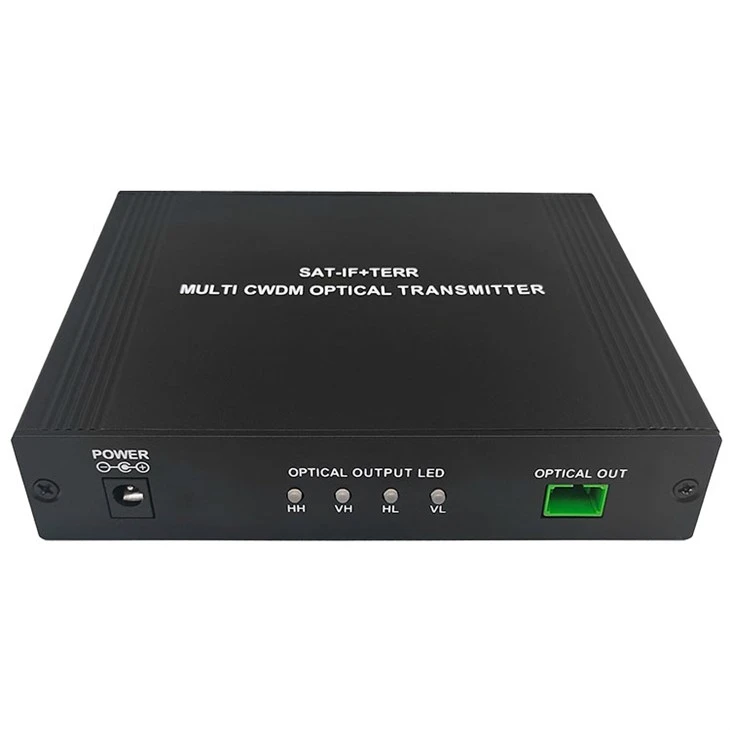

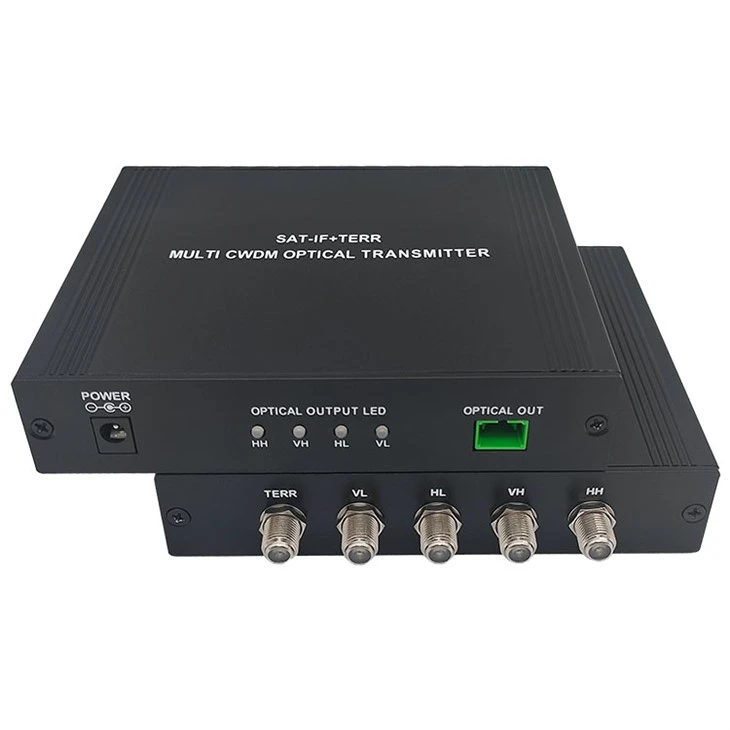

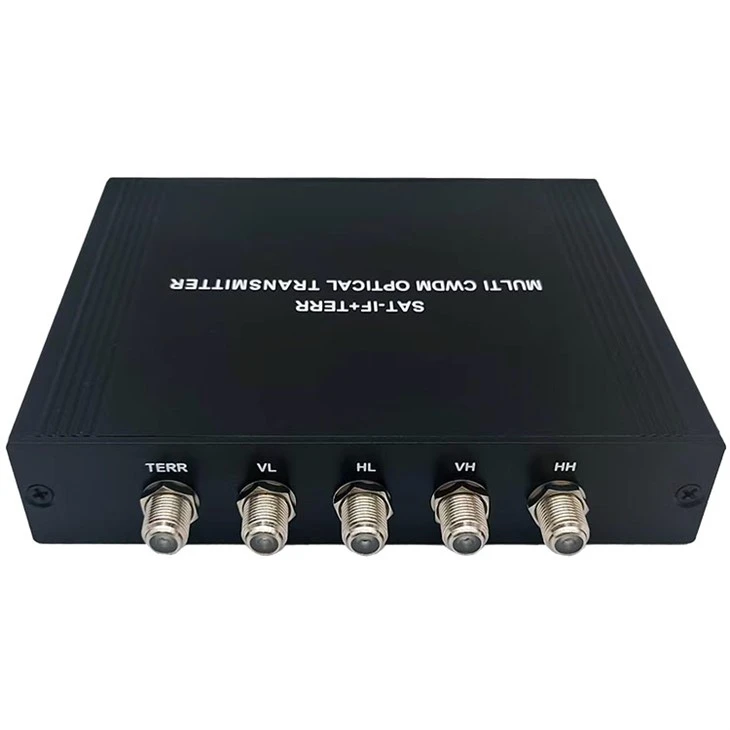

Optisk sändareär en kärnkomponent i optiska kommunikationssystem, ansvarig för att omvandla elektriska signaler till optiska signaler och sända dem genom optiska fibrer.
Drag
- Designad för optiskt satellitsystem
- Brett driftfrekvensområde: 45-2150MHz
- Utmärkt linjäritet och planhet
- Använder en-kärnig enkelmodsfiber med hög avkastningsförlust
- Använder GaAs-förstärkaraktiva enheter
- Ultralågt brusteknik
- Bygg in- CWDM, med DFB koaxial laser för små paket
- Utgångar 13/18V,0/22KHz för LNB-funktion
- En fördelning av upp till 32 optiska noder
Specifikation
|
Optisk parameter |
TERR+SAT-IF-parameter |
||
|
Optisk returförlust |
Större än eller lika med 45 |
Frekvensintervall |
45~2150MHz |
|
Utgång optisk effekt |
4x+3dBm |
Flathet |
±1.5 |
|
Optisk anslutning |
SC/APC |
Output Level (AGC) |
Större än eller lika med 80±5@TERR Större än eller lika med 78±10@SAT-IF |
|
Output optisk våglängd (nm) |
1510-1570 |
C/R |
Större än eller lika med 52 |
|
Annan parameter |
CSO |
Större än eller lika med 65 |
|
|
RF-kontakt |
F-kvinna |
CTB |
Större än eller lika med 62 |
|
Strömförsörjning |
DC-24V |
Avkastningsförlust |
Större än eller lika med 12 |
|
Strömförbrukning (W) |
<6 |
22KHz Accuracy |
22±4 |
|
Mått (mm) |
143x110x28.8 |
LNB Strömförsörjning |
13/18 |
