Beskrivning

DBS, OTA, CATV, 54 till 3000 MHz linjedriven förstärkare med framåtförstärkning och sub-band 2 till 42 MHz passiv retur.

SITUATION

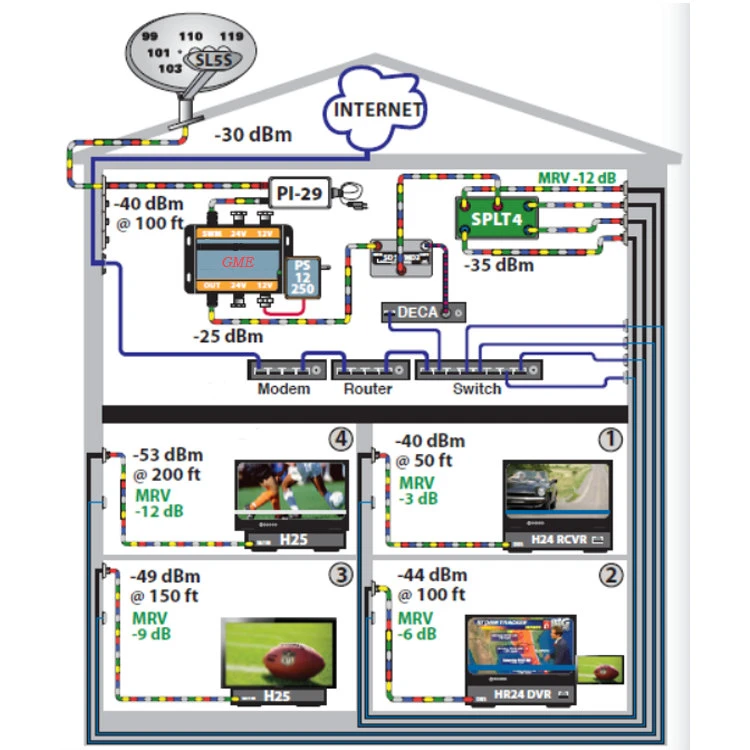

Utsignalen från en LNB- eller DBS-switch delas upp i flera rum eller lägenheter och mottagarsignalnivåerna är låga på avlägsna platser.

LÖSNING

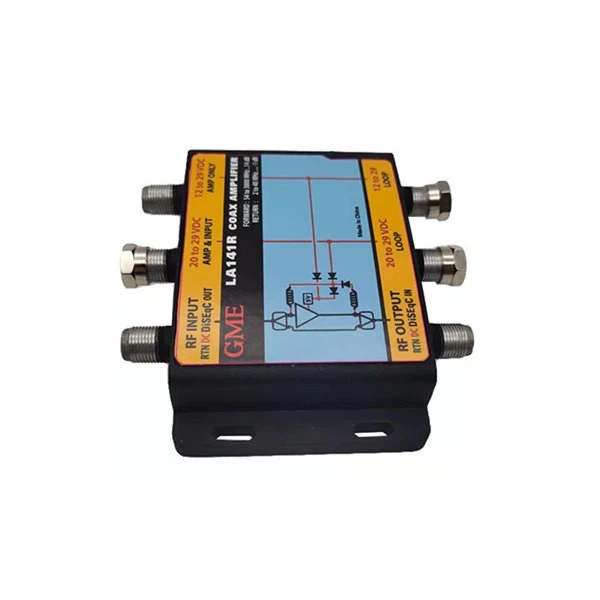

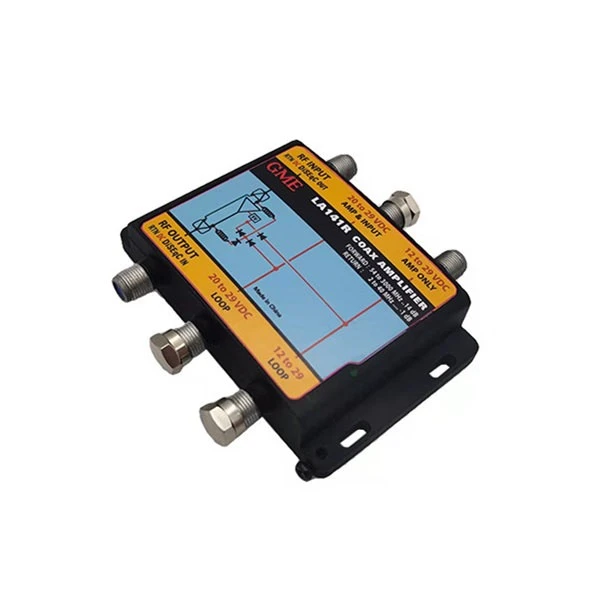

Modell LA141R SWM förlängningslinjeförstärkare förstärker kabel- och DBS-signalnivåerna och ställer in förlusten av 150 fot av RG-6 samtidigt som datamodem och mottagares styrsignaler skickas från mottagaren till switchen.

Specifikation

Ursprungsort: Guangdong, Kina
Modellnummer: GDAMP-024 (LA141R-TA)
PUNKT	TYPISK	QC GRÄNS	TESTVILLKOR
FREKV. RÄCKVIDD
ÅTERVÄG			2 ~ 42 MHz
FRAMÅT			54 ~ 3000 MHz
FÅ	+4.8 dB	+4 dB MIN.	54 MHz
	+8 dB	+6 dB MIN.	100 MHz
	+11 dB	+9 dB MIN.	950 MHz
	+13 dB	+11 dB MIN.	1450 MHz
	+14 dB	+12 dB MIN.	2150 MHz
	+15 dB	+13 dB MIN.	2400 MHz
	+14 dB	+12 dB MIN.	3000 MHz
INFÖRINGSFÖRLUSTER	-3,8 dB	-4,8 dB MAX.	2 ~ 42 MHz
RETUR FÖRLUST
INPUT	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 100 MHz
	-15 dB	-12 dB MIN.	101 ~ 1450 MHz
	-12 dB	-10 dB MIN.	1451 ~ 3000 MHz
PRODUKTION	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 3000 MHz
INGÅNGSKAPABILITET (1 dB KOMPRESSION)
	113dBuV	111dBuV MIN.	VID 250 MHz INGÅNG
	112dBuV	110dBuV MIN.	VID 950 MHz INGÅNG
ARBETSSPÄNNING		12-36VDC
AKTUELL FÖRBRUKNING		130mA MAX.
POWER PASS			UT→IN
22K PASSERING			UT→IN
IMPEDANS			IN / UT
KONTAKT			ALLA HAMNAR
