Beskrivning

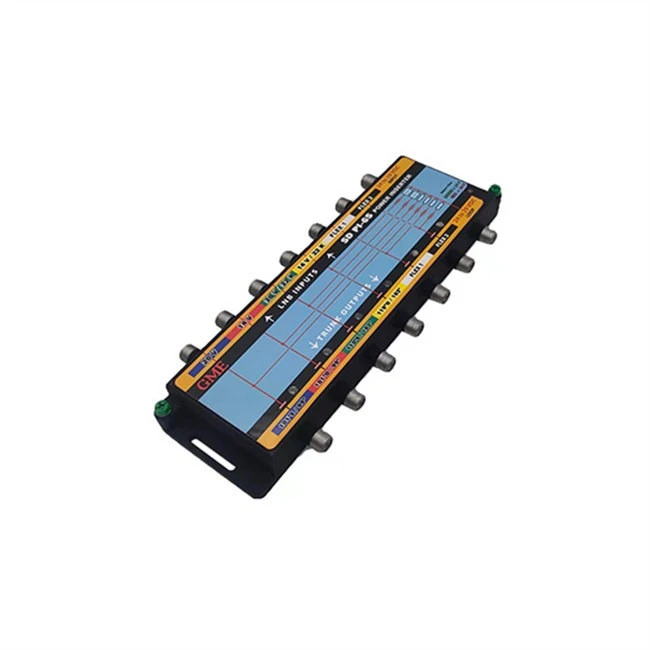

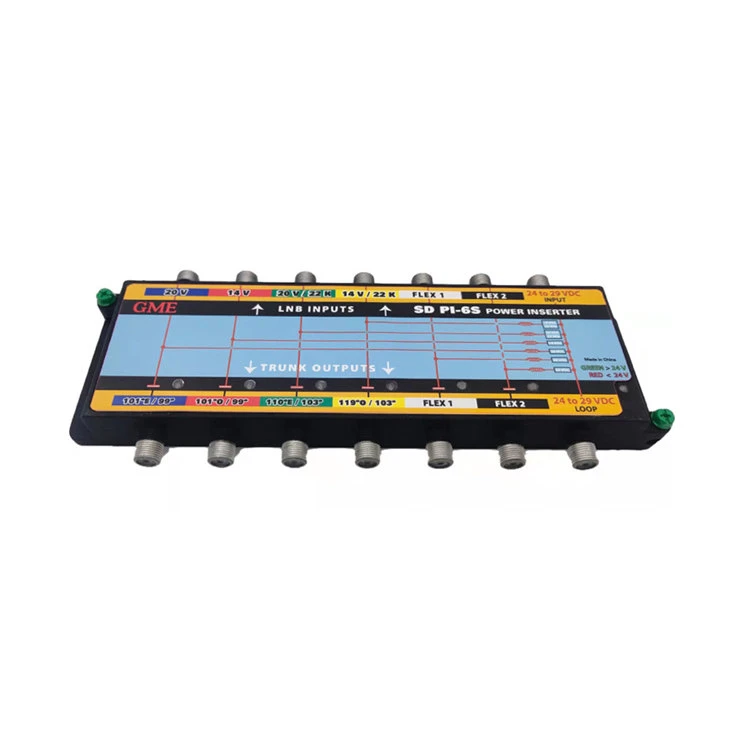

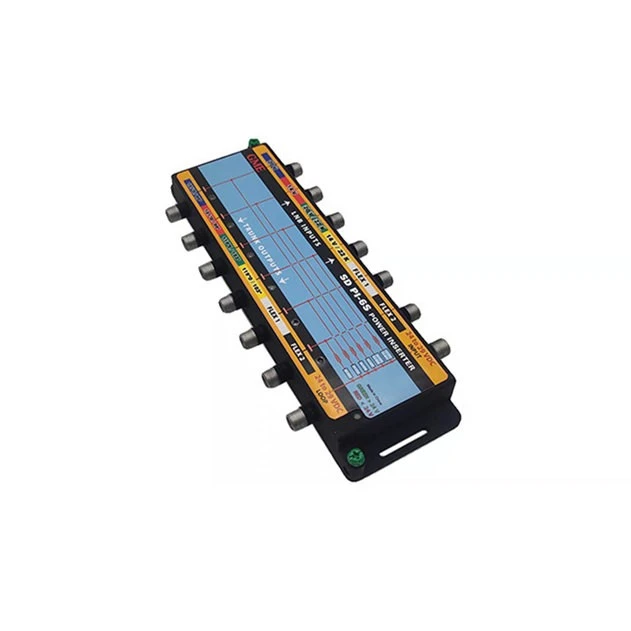

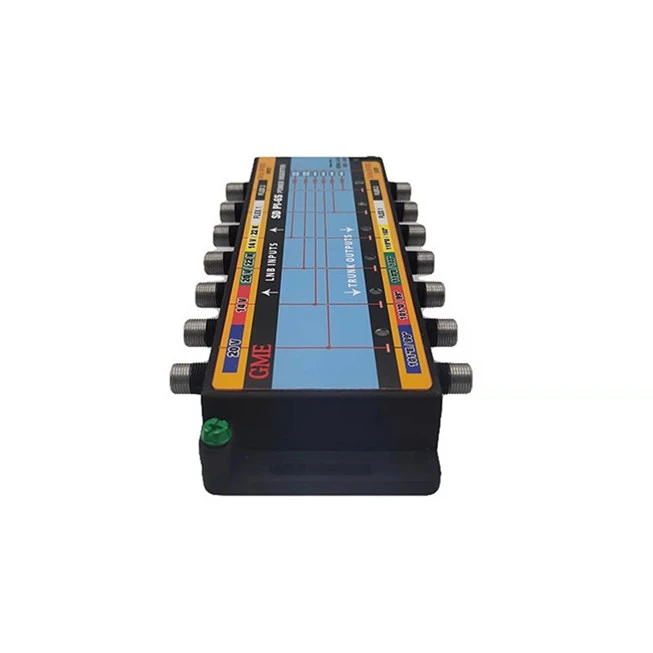

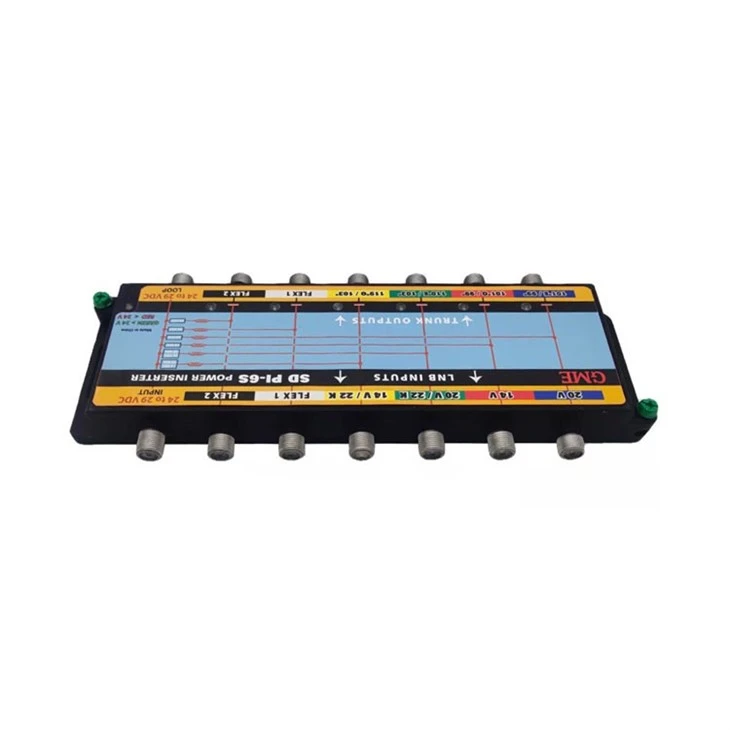

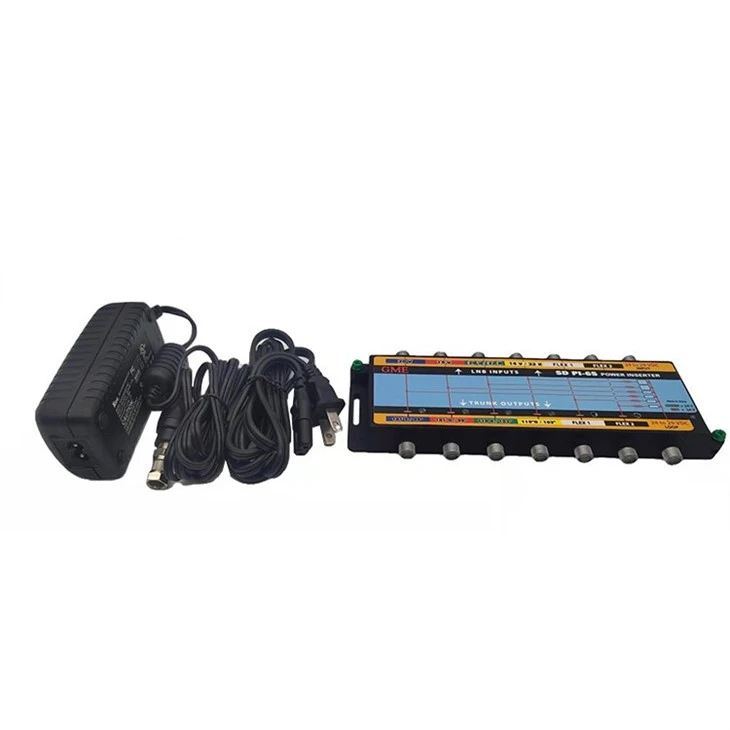

DirecTV Satellite Power Inserter Polarity Locker
Modell SDPI6S driver en DIRECTV SL5 LNB, polaritet låser de fyra parabolutgångarna och ger två 20 V-utgångar för att driva 95º LNB på DTV66E parabolen och en möjlig framtida polaritet. Linjedrivna förstärkare kan drivas av kraftinföraren. Totalt två ampere DC är tillgängligt från den kortslutningsskyddade krafttransformatorn.
Situation
Signalerna från en DIRECTV® (4) polaritet SLSP-F SlimLine® skål med SL5 LNB, DTV66E 95º skål och en möjlig 6:e polaritet krävs för flera switchar.
Lösning
Modell SD PI-6S driver en DIRECTV® SL5 LNB, polaritetslåser de fyra parabolutgångarna och ger 20 V FLEX1 och 13 V på FLEX2-ingångar för att driva 95º LNB på DTV66E parabol eller andra LNB.
Drag
◆ DIRECTV SL5 Ka/Ku bandbredd 250 till 2150 MHz
◆ Drivs av strömadaptrar PI-29 eller PS242000A
◆ Drivs av SL5, SL3 och Worldview LNB
◆ Kompakt fodral: 1 tum SCTE Indoor F Spcing
◆ Spänningsnivåmätare inbyggd i RÖTT / GRÖNT
Specifikation
|
Ursprungsort: Guangdong, Kina |
|||
|
Modellnummer: GDINS-001 (SD PI-6S) |
|||
|
PUNKT |
TYPISK |
QCLIMIT |
TESTVILLKOR |
|
FREKV. RÄCKVIDD |
|
|
250-2150 MHz |
|
INFÖRINGSFÖRLUSTER |
|||
|
|
-1,0 dB |
-1,5 dB MAX |
250-2150 MHz |
|
ISOLERING |
|||
|
MELLAN HAMNAR |
-40dB |
-35dB MIN |
250-2150 MHz |
|
RETUR FÖRLUST |
|
|
|
|
INPUT/OUTPUT |
-12dB |
-10dB MIN |
250-2150 MHz |
|
DC STRÖM TILLHANDAHÅLLS INGÅNGAR |
|||
|
PORT#1 (20V 101 grader & 99 grader) |
|
20±0,5 VDC |
@50-350 mA |
|
PORT#2 (14V 101 grader & 99 grader) |
|
13,5±0,5 VDC |
@50-350 mA |
|
PORT#3 (22KHz & 20V 110 grader & 103 grader) |
|
20±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#4 (22KHz & 14V 119 grader & 103 grader) |
|
13,5±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#5 (FLEX PORT1) |
|
20±0,5VDC |
@50-350 mA |
|
PORT#6 (FLEX PORT2) |
|
20±0,5VDC |
@50-350 mA |
|
22KHz SIGNAL KARAKTERISTIKA |
|||
|
FREKV |
|
22±4KHz |
|
|
ARBETSCYKEL |
|
±50﹪ |
＜24,0 VDC |
|
NIVÅ |
|
400mVp-p MIN |
＞24,0 VDC |
|
POWER LED-FÄRG |
|
RÖD |
|
|
SAMMANDRAG TILL: |
|
GRÖN |
|
|
STRÖMVÄXLING |
|
24V-29VDC |
STRÖMVÄXLING |
|
INPUT |
|
100-240VAC / 50/60Hz |
ALLA HAMNAR |
|
PRODUKTION |
|
24VDC/2,08A |
ALLA HAMNAR |
|
IMPEDANS |
|
75 OHM |
(6) SCTE INDOOR F |
|
KONTAKT |
|
"F" TYP KVINNA |
|
|
ANTAL INPUT/OUTPUT-PORTAR |
|
|
|
Företagsprofil

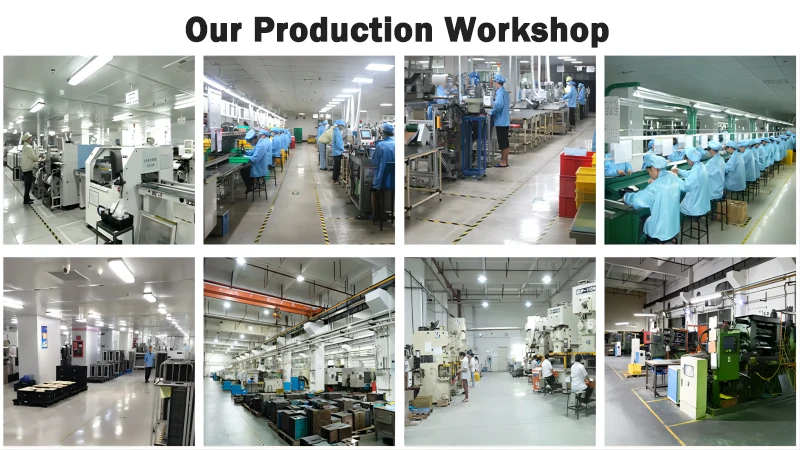

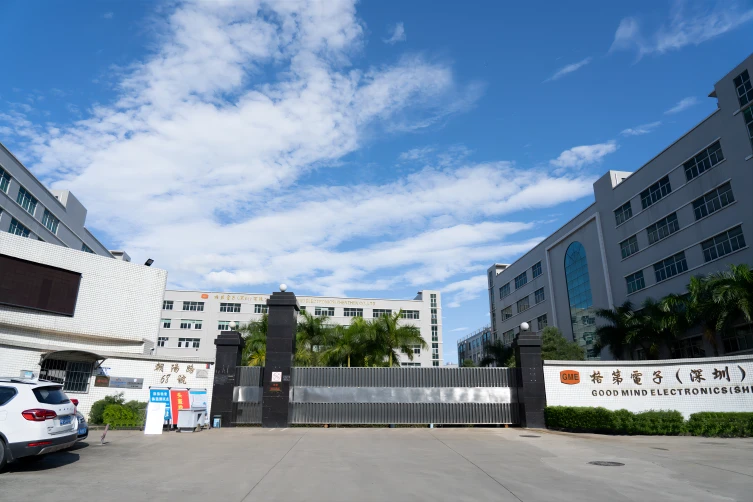

Goodmind Electronics (Shenzhen) Co., Ltd. grundades 1992 med ett registrerat kapital på 18 miljoner US-dollar. Den egna fabriken ligger i Shenzhen och har mer än 1000 anställda. Det är ett-högteknologiskt företag som integrerar FoU, produktion, försäljning och service. Företaget är specialiserat på antenn/nätverkskommunikation/Bluetooth/AV-tillbehör/smarta hem/biltillbehör som tillverkar ett professionellt företag. Fabriken är vertikalt integrerad. Fabriken har plastbearbetning, metallstämpling, zinkgjutning, SMT, DIP och monteringscenter. Företaget har stark finansiell styrka, professionellt FoU-team, utmärkt tillverkningsutrustning och lean manufacturing och är dedikerade till att skapa högkvalitativa-produkter åt kunder.
Hur fungerar en Satellite Power Inserter?
Satellite Power Inserter är ansluten inline mellan satellitmottagaren och parabolantennen. Den tar emot ström från satellitmottagaren genom koaxialkabeln och skickar sedan denna ström till LNB:n genom samma kabel. Denna effekt är väsentlig för att LNB:n ska förstärka och omvandla de mottagna satellitsignalerna till en användbar form för mottagaren.
Vad är syftet med en Satellite Power Inserter?
Det primära syftet med en Satellite Power Inserter är att ge ström till LNB:n, vilket är nödvändigt för att den ska fungera. Utan strömmen från insatsen skulle LNB inte kunna förstärka de svaga signalerna som tas emot från parabolantennen.
Hur installerar jag en Satellite Power Inserter?
Installation av en Satellite Power Inserter är vanligtvis enkel. Koppla först bort koaxialkabeln från satellitmottagaren. Anslut sedan ena änden av koaxialkabeln till inmatarens ingångsport och den andra änden till inmatarens utgångsport märkt "till LNB" eller liknande. Anslut slutligen ströminförarens strömförsörjning till ett eluttag och se till att ströminföraren får ström.
FAQ
F: Kan jag använda vilken satellitströmsinsats som helst med mitt satellitsystem?
S: Det är viktigt att använda en Satellite Power Inserter som är kompatibel med ditt satellitsystem och LNB. Se till att insatsen ger rätt spänning och ström som krävs av din LNB, eftersom användning av en inkompatibel insats kan skada LNB:n eller resultera i dålig signalkvalitet.
F: Kan en Satellite Power Inserter användas utomhus?
S: Även om satellitströminförare vanligtvis är designade för inomhusbruk, finns det väderbeständiga modeller tillgängliga som kan användas utomhus. Om du behöver installera insatsen utomhus, se till att du använder ett väderbeständigt hölje eller lock för att skydda den från väder och vind och förhindra vattenskador.
F: Var kan jag köpa en Satellite Power Inserter?
S: Satellite Power Inserters finns att köpa från olika elektronikåterförsäljare, onlinebutiker och leverantörer av satellitutrustning. Var noga med att välja en ansedd säljare och verifiera att inmataren är kompatibel med ditt satellitsystem innan du gör ett köp.
